キャンプ用薪ストーブの煙突を自作してみた




10月も中旬に入ろうとするこの数日、暑さがぶり返してますけど、



さすがに11月を過ぎれば、一気に涼しく、そして寒くなるんじゃないかなと読んでますが…






もう少し高温の状態が続くみたいですが、地球の自転角度がもうすぐ変わりますからね。




今年はいつになるかは読みにくいですけど、おそらく遅くとも、


11月中旬前には寒さが来るんじゃなんいかと、勝手に思ってます。









で、冬キャンプの強力な味方、





オガワのちびストーブを、今夏から運用の新幕・ジルコン15で使えるよう、


煙突をより安く、より高く伸張させるための最終兵器を見つけました。





コレです。

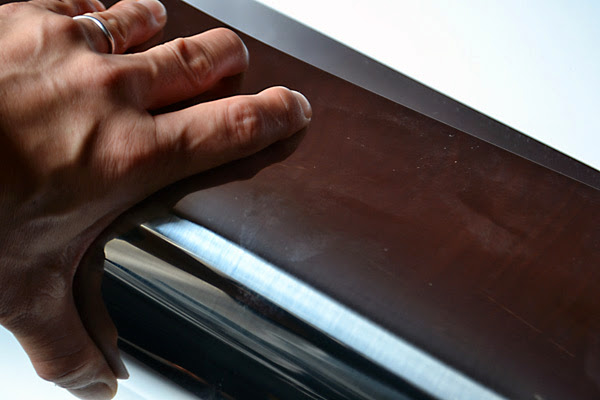

ステンレス板。幅400ミリで長さが1メートル。






コートを剥がすとピカピカ♪ 下手すると顔が映りこんでしまいます。





板の厚さは0.3ミリ。このお店のステン薄板のラインナップもいろいろあって、けっこう迷った挙げ句、この厚みにしてみました。





0.3ミリのステンレス板… と書いても、具体的には分かりにくいですよね。



どんなものかというと…





手で曲げようとして力を加えると、そのままのカタチに留まる厚みの鉄板ということです。

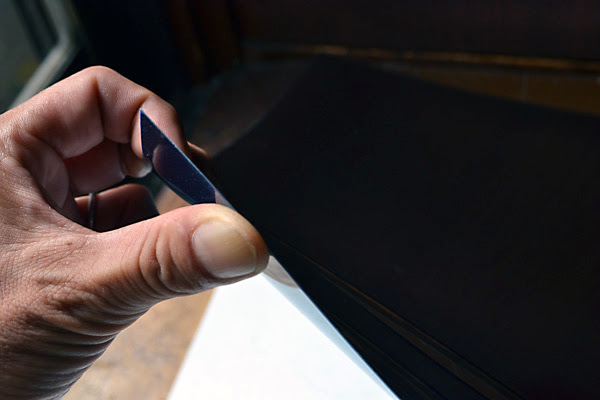

つまり、不意に角をどこかにぶつけたりしてしまうと…

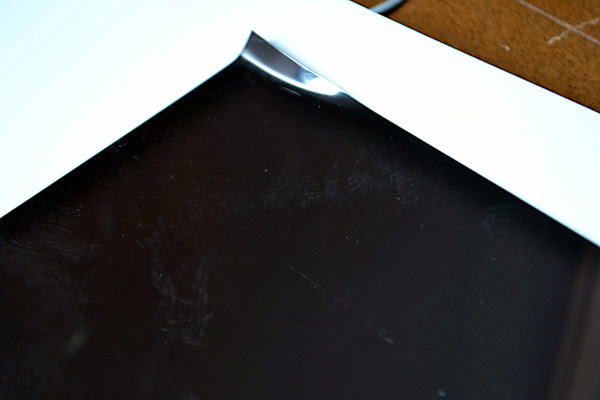

こんな感じに。



この曲がりは指でつかんで戻すにしては、日常的に筋トレなどしていないワタシの握力では足りません。


おそらくたいていの人にとっては、ペンチなどが必要になるでしょう。





工具を使わないと曲げ戻してやるのは難しいかなと。







このステン板を煙突に仕立てるのには、大ざっばな成形は手で曲げで何とかなるけど、


微細な加工は工具が必要ということ。




ここからの作業は庭へ。

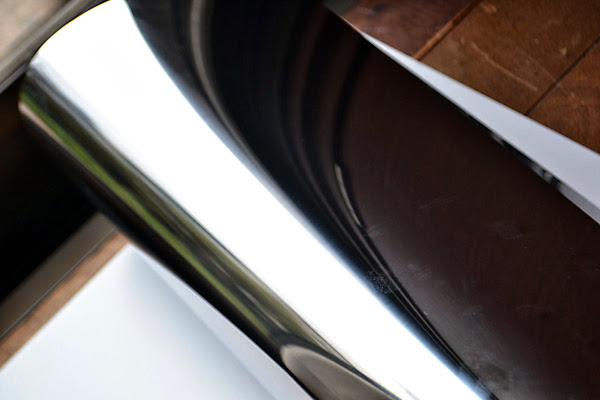

全体的に手で曲げただけなので、まだまだ不格好。

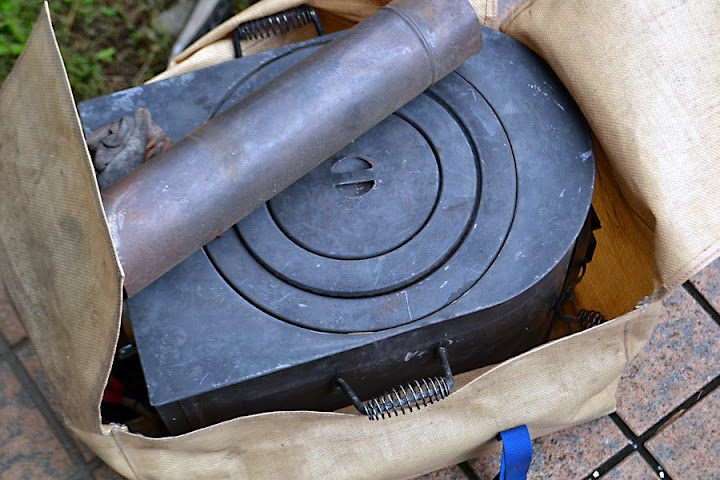

ここで5ヶ月ぶりのちびストーブの収容袋を、倉庫から引っ張り出して…







快速旅團さんの巻き式煙筒と、オガワ製煙突とをつなぐために使ってた、これらの道具を取り出します。

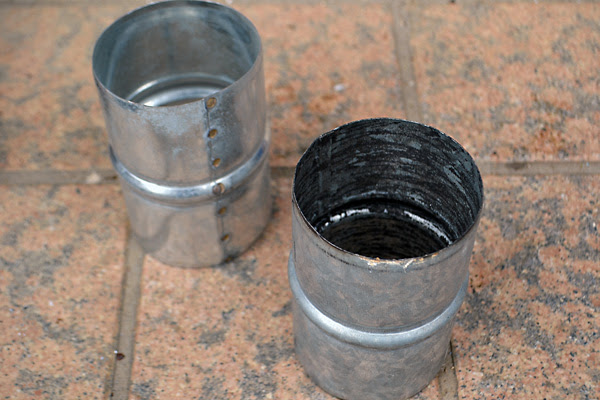

配管用ニップル。ちびストーブ煙突と同じ75ミリ径。




そして…

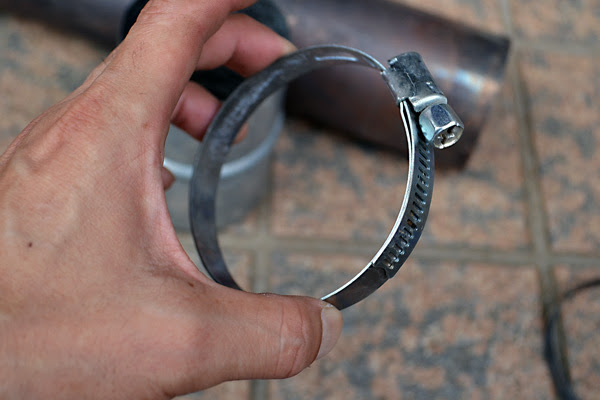

やはり75ミリ径に調整可能なホースバンド。これらは隣市にある大きめな店構えのホムセンで購入したもの。





ステンレス板は手で蒔くと、巻き戻ろうとするくらいたくましい厚みです。

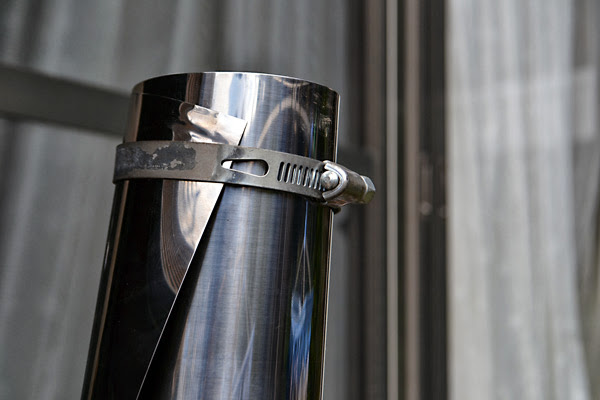

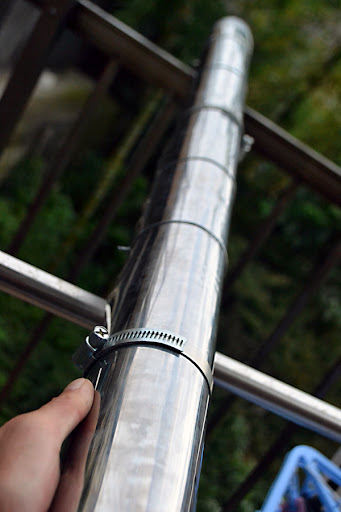

なので、ホースバンドで外側から固定し…

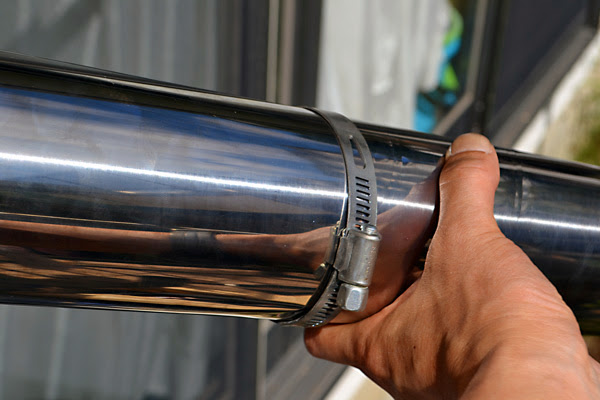

少しずつ固定具をずらして、丸めていきます。





ニップルも通して、中からも75ミリの径に成形していきます。





しかし…

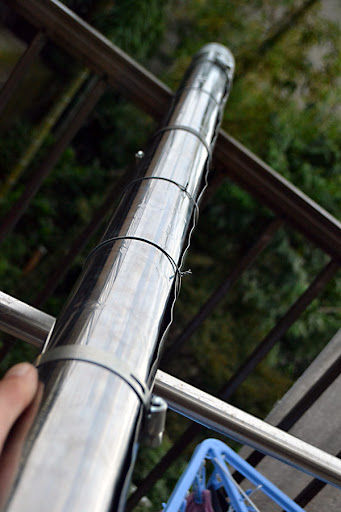

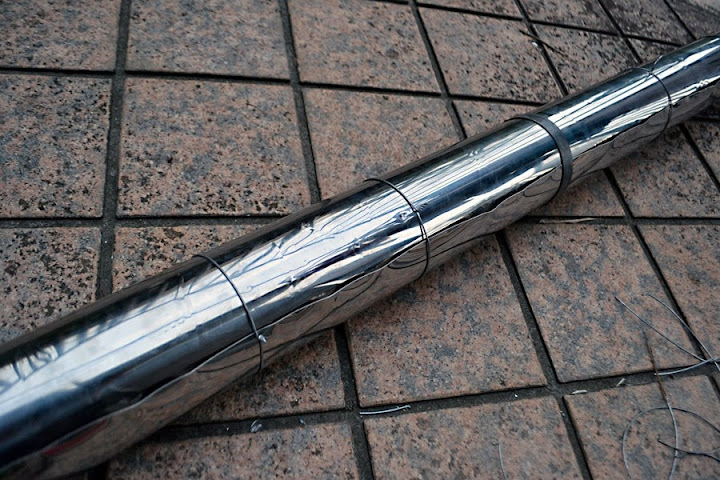

ホースバンドが届かないところはどうしても浮いてくるので…







番線で養生です。





75ミリ径に対し、全円周は400ミリにもなります。





75にπをかけて出てくる円周の数値より、倍近い「のりしろ」がありますが、




実際の運用には、あと2~3つのホースバンドが必要でしょうか。

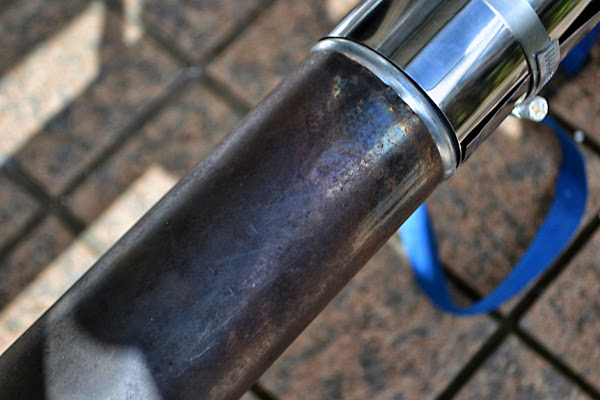

ちなみに、デフォルト煙突と同径のニップルで成形してますから、





もちろんオガワ製煙突とは、何の問題なく接合できます。

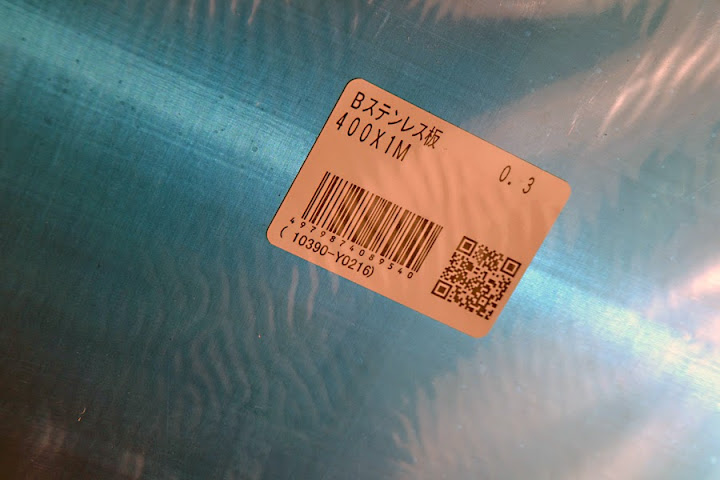

今回求めたのは、この製品でした。





これならオガワ純正の煙突パーツはおろか、快速旅團さんの巻き式煙筒よりもはるかに安く上がります。





ネックはやや重量があることですが、ストーブ本体に近い低い位置で使えば、


長い煙突を低重心化させる効果もありそうです。

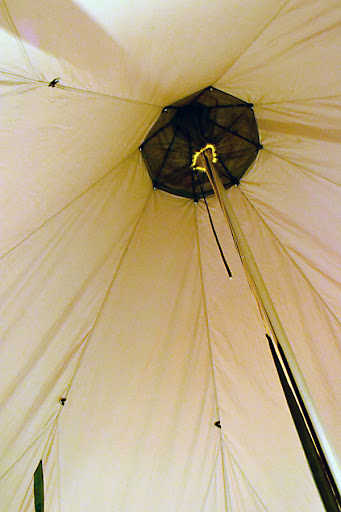

あとは幕体を煙突の熱から守る工夫を施せば、今冬からジルコンでちびストーブの運用が適うかなと♪






FREELIGHTのランタンやアルコールストーブでも使われている、これ。使ってみようかなと考えてます。
