【アルパカTS-77Aで反射板を使う】 ユニフウインドスクリーン+ステンハンガープレート+TS-77JS-C油量計という最適解 【油量計の交換②】



対流型の灯油ストーブであるアルパカストーブは

ウインドスクリーンを燃焼筒の後ろに立てることで

簡単に反射型へ転用することができます

これ お手軽ですし ウインドスクリーンはそんなに

高い道具でもないので 冬キャンプ中にやっている方も

多いと思います


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

なのですが この定番チューンを アルパカストーブの

TS-77A 型で行う場合 ウインドスクリーンのサイズに

気を遣う必要があるようです


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ウインドスクリーンは最近では100均でも24cmの

高さのものを買うことができて いちばん入手しやすいのが

このサイズと言えますが TS-77Aの場合 油量計が

燃焼筒の後ろ側にあることがネックになります


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

油量計のまわりをアルミ板で囲うことになるのですが

残念なことにアルパカ油量計の透明窓はガラスでなく

プラスチック製ですからね

ウインドスクリーンで囲ってしまうと 熱が逃げずに

その透明プラが負けて破損することがあるのです


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

こうなったのは昨年末で もはや交換するしかありません

幸いAmazonでTS-77A の交換用油量計を見つけることが

できたので 取り寄せて換装しました


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

見た目のデザインはもともとの油量計とほぼ同じ

さらに ウインドスクリーンも適正な大きさの物を見つけて

取り寄せておきました


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ユニフレームのウインドスクリーンワイド

我が家のTS-77A の油量計を破壊してしまった

ウインドスクリーンの高さは やはり24cm でしたが

ユニフレームの高さは約15.5cm しかありません


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

このショートなサイズのウインドスクリーンなら

油量計を覆わずに 燃焼筒の熱を効率良く反射させて

ストーブの前面を集中的に暖めることができそうです

しかし ウインドスクリーンを アルパカのタンク上面から

10cm 以上は 宙に浮かせる必要があるので…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

メタルラック用の棚を接続する金具を使います

この資材を3つ使い アルパカストーブのガードに

ぶら下げてステーにすることで ユニフのウインドスクリーンを

狙った通りの高さに設置することができました


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ただ メタルラック用金具は アルパカの細いガードには

明らかに重いので 別の部材を探すことも継続して

とりあえず上の状態で数日間 使ってみたのですが

またもや信じられない光景を目の当たりにしてしまった…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

なんと 油量計の透明プラに亀裂が入ってしまいました

油量計を購入して取り付けて 8日目のことです

微妙な使用期間のような気もしましたが トータルの使用は

5回だったので 販売元へ問い合わせてみたところ…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

残念ながらやっぱりダメ

8日経っているのがネックで 交換は無理とのことでしたが

まー仕方ありません

上のチャットの文末にも書いてますが アルパカ油量計の

交換パーツはAmazon以外でも探すことができるので

交換を断られた時点で すぐに発注をかけることにしました


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

それにしても 何が原因でこんなことが起きたのか

明らかにしておかないと 次も再び同じ轍を踏むことに

なるかもしれませんので 検証してみます


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

とりあえず 消火してすぐの状態で 油量計を

触ってみると 素手で触れられなくもないのだけれど

かと言ってずっと触れているのは難しいくらい…

ストーブ自体が発する熱で 油量計もかなりの高温に

晒されていることがわかりました


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

このときはユニフのウインドスクリーンを装着していませんが

油量計が受ける熱は 反射板の有無など関係ありません

タンクの上面も同様に ギリギリ触れるかどうかくらい

熱くなっていましたからね


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ここでふと気がついたことがあります

この数日間の稼働中 消火の際は芯調整つまみを

回すだけでなく 緊急消火レバーを下げていたことも

あったなぁと…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

実はこの緊急消火レバーを下げると けっこう大きな音が

響いて アルパカ本体に伝わる衝撃も大きい感じ


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ここで ある仮説が思い浮かびました

緊急消火レバーを下げて消火した時に生じる衝撃が

加熱された油量計の透明プラにダメージを与えてしまい

結果として 亀裂が 入ってしまったのではないか…

ということ


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

この仮説を考え付く一助になったのは こっちの

旧型ストーブの油量計は まったく問題が起きていないこと…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

古いTS-77 COMPACT には緊急消火装置がありません

消火レバーも存在しないので 芯調整つまみを回して

芯をひっこめるしか消火する方法はないのですが

油量計が耐震消火装置作動時の衝撃を受けることもありません

10年間使っても ノントラブルなのはそういうことかと…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ま 仮説と言っても確認する術はないので 今後は

なるべく消火レバーで消さないように努めるだけです


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

そしてこちらも届きました

別のお店から取り寄せた湯量計です


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

こちらはTS-77JS-C の油量計

最新型のアルパカストーブコンパクト用で

九州のハピネスさんから取り寄せたものになります


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

しかし アルパカは機種が違うと 油量計の仕様が微妙に

変わるという話も聞きます

特に重要なのは 油量計のアームの長さらしいのですが…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

TS-77JS-C の油量計アームの長さは 約9cm

また 微妙に角度がつけられているのがわかります


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

文字盤は日本語です

私的にはアルファベット表記のみのほうが

好みですが この際 背に腹は代えられません


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

まずデフォルトの状態でTS-77JS-C の油量計を

TS-77A に取り付けてみます

きちんと動かなかったとしても 前回と同じく

アームの角度を変更調整すればいいだけの話です


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ウォーターレンチで締め付けて 取付完了しましたが

なんと…

灯油の残量が きっちり正確に表示されています


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

マジかと思いましたが これってつまり TS-77JS-Cの

油量計が無加工でTS-77A に使用できた事例だと…

そういうことですね


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

うれしい誤算が起きたのと時期を同じくして

こちらも何とかめどがつきました

ウインドスクリーンをアルパカのガードに取り付ける

ためのステーですが…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

いい感じの部材を見つけました

普段はあまり行かないホームセンターへ

たまたま行って 見つけたものです


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

LAMP(ランプ) ステンレス鋼製ハンガープレートSP型「SP-17」
価格:154円(税込、送料別) (2024/1/13時点)


楽天にもありますね

価格は店頭と同じですが 送料がかかるなぁ…(^^;


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

もちろんステンのハンガープレート単体ではステーとして

機能しないので ハンガープレートを止めるための

プレートと M3・12mm の小ネジも購入してあります

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

モリギン ジョイントミニ平 板 ニッケル 2個入 10mm
価格:1,356円(税込、送料無料) (2024/1/14時点)


これは高すぎますね

必要な方はホムセン店頭で探すことをお勧めします


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

重たいステーとはおさらばして

必要最低限の大きさな部材でステーを再構築…


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ハンガープレートを4つ使って こうなりました

見た目がぜんぜん違いますし 重さも

比べ物にならないくらい軽くて済みます


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

ただし 取付位置によって小ネジを締め付けても

グラついてくるのでステー取付位置はもっと検証の

必要がありそうです


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

グラつくと言っても 4点支持なので ウインドスクリーンの

重みで下がってくることはないし ステーとしての機能は

ほぼ問題なし


何がなんでもキャンプだし アルパカストーブ 油量計 破損 ウインドスクリーン TS-77A TS-77COMPACT TS-77JS-C ハンガープレート ホームセンター キャンプ道具 チューニング

その後 何度か試行錯誤して 上の画像の位置なら

ハンガープレートは微動だにしなくなりました

この状態で使って様子をみていきたいと思います





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村




完全オリジナル デリカ専用のセキュリティステッカーを
販売されています
興味ある方は覗いてみてください!


スポンサーサイト



テーマ : アウトドア
ジャンル : 趣味・実用

tag : アルパカストーブ油量計破損ウインドスクリーンTS-77ATS-77COMPACTTS-77JS-Cハンガープレートホームセンターキャンプ道具

【アルパカストーブTS-77A】 ウインドスクリーンで反射型ストーブ化の定番チューンが実は危険だった? 【油量計の交換①】



昨年12月に入手したアルパカストーブです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

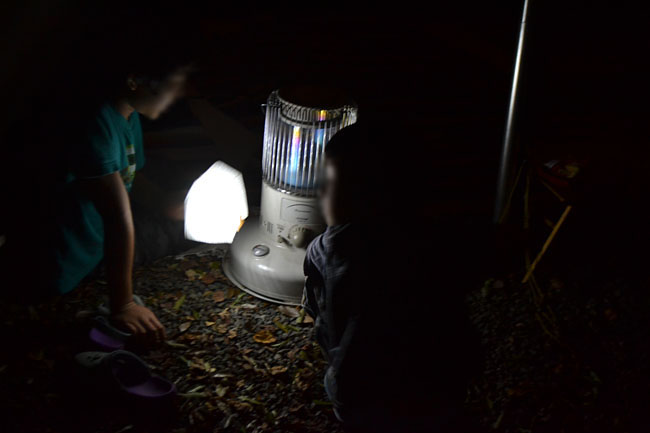

TS-77A は 久保キャンプ場で何の問題もなく稼働し

その実力をまざまざと見せつけたのですが

このときは入手してすぐだったため ある準備が

足りませんでした


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

定番の拡張装備 ウインドスクリーン転用の反射板

すでに所有している アルパカ旧製品のTS-77 COMPACT は

アルミ製ウインドスクリーンを 燃焼筒後ろのガードにはめて

対流型のアルパカを 反射型ストーブとして使っています

TS-77Aにも同じチューンを施したく思っていたものの

このキャンプまでに ウインドスクリーン調達は間に合わず…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

旧製品と違って TS-77A は耐震消火装置付きなので

自宅で使っても問題ありませんから キャンプの後で

ウインドスクリーンをはめて自室で使い 同じように反射板が

使用できることを確認できました

その状態で数日稼働させたあとで ふと見ると…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

こんな状態になっているのを見つけてしまった

なんと油量計の透明プラスチックが変形してます

いったいなぜこんなことになったのか…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

ちなみに旧型のTS-77COMPACT は もう10年近く

ウインドスクリーンの反射板と組み合わせて使っていますが

こんなことは一度も起きてません


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

幸か不幸か 旧製品を持っていたことで なぜこんなことが

起きたのか また旧型のアルパカでは同じ問題が起きないのか

その違いの原因を見つけることができました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

それは油量計の位置が変わったから

TS-77COMPACT の油量計は上の画像のように

しん調整つまみの上 つまり使用者から見て 「前」 に

あるのに対し TS-77Aでは 油量計が 「後ろ」 に変更

されています


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

反射板になるウインドスクリーンは 使用者から見て

燃焼筒の後ろ側に設置しますが このことで反射した熱が

反射板と燃焼筒の間に籠ってしまい 後ろ側にある油量計の

プラ部分に熱ダメージを与えてしまったということです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

奥の反射板の下に油量計が見えますね

なるほどと思いましたが このトラブルをネットでググると

同じようなケースを見つけることができます

そして このトラブルに見舞われた方のほぼ全員が

TS-77Aでウインドスクリーンを反射板として

使っていました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

幸い火災事故等の事例はヒットしませんでしたが 油量計の

内部空間は アルパカのタンクに直結してますからね

そこには可燃性の液体が入っているので あまり良い状況では

ありません


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

とりあえず 変形してしまった透明プラを工具で割ってみて

内部のダメージも確認しましたが 機能面でもダメージを

受けたっぽい…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

赤い指針の向きが7~80度くらい曲がってますし

ニッパーの先でこじっても 指で触れてみても

指針はピクリとも動きません


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

透明プラを取り除いても機能しないのは確実なので

検体として活用することにしますが まずは採寸です


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

油量計の径は39.2cm

実はアルパカストーブの油量計は単体で購入可能なので

TS-77A用のもの
はすでにアマゾンで購入しており

このあと交換するのですが その作業には こちらの工具が

あると良さそうです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

ウォータープライヤーですね

もともと我が家にあったもので 過去にどこかの

ホームセンターで買ってあったもの

大きめのボルトナットやパイプを締めたり緩めたりできます


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

湯量計をウォータープライヤーでつかんで回すと

わりと簡単に回ってくれました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

正ネジ方向である反時計回りで緩みましたが

ネジ山が切られているわけではありません


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

油量計の摘出完了


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

アームに角度が付いてます

この角度は参考になるかもしれないので

角度を維持したまま取り外してとっておくことに


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

タンク内で浮き球が灯油に浮いて 指針を動かす仕組み

意外と単純な構造ですが 灯油ストーブ油量計の構造なんて

こんなものなのでしょうね


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

また油量計に付属するパッキンは頑丈で 再利用が

可能でした


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

溝がある面がタンクに接する側で 下になります

ちなみにパッキンのサイズは こんな感じ


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

外径32mmで…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

内径は23mm


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

厚みは3mm です

同じくらいのサイズのパッキンなら代替可能ですね

ここで 油量計がついていた穴を見ていたところ

ある考えが浮かびました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

右が旧油口で左が油量計用ですが

似ていると思いませんか?


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

どちらも形状は同じで 口径も近い感じがします

これなら入れ替えが可能かもしれないと思い…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

油量計の穴に給油フタをはめてみましたが

残念ながら固定できず…

ビミョーに口径が異なるようです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

油量計がわの穴径のほうが1.2mm ほど大きいため

デフォルトのままでは互換利用できません

ま できたとしてもさほど役立つことはないと思いますけど


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

余計な回り道をしてしまいましたが

準備が整ったので 交換用の油量計を開梱します


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

破損した油量計と並べてみると 文字盤は

同機種用なので 当然ですが同じ意匠です

壊れたほうの指針が曲がっていることも

よくわかります


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

なのですが 裏返してみたところ 差異がうることに

気づきました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

アームの長さが微妙に異なります

交換用のほうが1センチほど短くて また浮き球が

付いている部分が 交換用はストレートなのに対し

破損したほうは90度近く曲がってるんですね


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

これらの違いがどう出るか…

ドキドキしながら 交換用油量計をタンクに

はめてみます  が…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

うーん…

「E ( Empty : 空 )」 から針が動きません

タンクの灯油は4分の3 くらい残っている状態なので

これは明らかにおかしいです

なお本来はタンクを空にしてから交換するべきらしいですが

支障を感じませんでしたし 実際この後の調整でも問題は

ありませんでした


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

もういちど破損した油量計のアームをよく見てみて

交換用も 元もとの油量計を参考にして アームを

折り曲げてみました

工具は不要で 手で自由に折り曲げが可能です


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

曲げては取り付けて 指針の動きを確認し またはずして

曲げる角度を変えてを繰り返すうち 何とかなりそうな

手ごたえを感じたので その状で油量計を取り付けると…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

オッケーです

交換用油量計の微調整とフィッティングは完了しました

しかしこのままでは使えません


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

やはり反射板はあった方が暖かいのですが

この状態で使うと 同じトラブルが再現されかねません




ちなみにウインドスクリーンの高さは約24cm のものが

アルパカにぴったりはまるのですが もはやこのサイズを

TS-77A に使うことはできないので…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

これを求めました

ユニフレームのウインドスクリーン ワイドです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

ショートタイプのウインドスクリーン

高さが約15.5cm なんですが このサイズが

ぴったりなのです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター


今後 送料無料という表記は変更になるのかな

余っていたポイント使って600円ほどで入手できました

ただし これをアルパカに取り付けるにはステーが

必要になります

そこで 手元にあった この資材を使うことに…


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

この鉄材は何かというと こちらで使うもの




メタルラック用のコネクター

支柱を使わずに棚板を横方向に接続するための

拡張パーツですね


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

メタルラックは自室でPCのサブモニター台として

使っていますが かなりむかしに買って 使わずに

余っていたコネクターがあったので 暫定的に転用します


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

とりあえずユニフのウインドスクリーンが

取り付けられました


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

暫定的としたのは メタルラックのコネクターが重いから

アルパカのガードの細さに対し 視覚的にも大ぶり過ぎて

野暮な印象が否めません

これを最終形態と考えず 他の部材を探し始めましたが

とりあえず現状の位置に留められれば反射板を津水つつ

油量計まわりに熱が籠らない状態になっているはずです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

ユニフのウインドスクリーンはステンレス製で

アルミ製より熱に強く 光沢もあるので 反射板の機能も

期待できそうだし 方向性が見えてきた手ごたえを感じました

そう感じていたんですが…

なんと再び油量計にトラブルです


何がなんでもキャンプだし アルパカストーブ TS77A TS77COMPACT ウインドスクリーン ユニフレーム 油量計 熱変形 冬キャンプ メタルラック 棚板コネクター

今度はプラが割れる事案が起きてしまいましたので

再度の検証と対策が必要になってしまいました …(^^;


続きます




更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : アルパカストーブTS-77ATS-77COMPACTウインドスクリーンユニフレーム油量計熱変形冬キャンプメタルラック棚板コネクター

【アルパカストーブ買いました】 TS-77A・TS-77コンパクトでとんでもない熱量になった試運転の夜



ひさびさに冬キャンプの予約を入れましたが

もちろん彼も同道する予定です


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

キャンプ大好きなトイプーのココア なんですが

5歳半になった最近 どうも寒がりになってきた感があり

自宅での朝など 毛布がお友達になってしまってます


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

つい半年前は雪のキャンプ場を走り回ってましたから

現地に連れて行けば 態度をガラッと変えるかもしれませんが…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

いまの時代 スパルタは敬遠されるべきですから ココアが

冬キャンプでも暖かく過ごせるように ある装備を拡充しました

上はもともと我が家にあるアルパカストーブですが…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

そう もうひとつ買っちゃいました

TS-77Aです 中古ですが 韓国産の冬キャンプの強い味方で

我が家は2基めのアルパカです

オークションで安かったので♪


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

コンディションは外装にヤレがあるとのことで

現物が届いてみると 確かに上板には錆びやくすみがあります


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

ですがこの程度は織り込み済み

この程度の瑕疵ですが 入札を敬遠する人もいるでしょうし

安く済みそうなので むしろ望むところでした


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

かつて もともと我が家にあるアルパカストーブの上板を

九州のショップから取り寄せたことがありましたし…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性 何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

消耗パーツとして懸念される燃焼芯や芯調整部のパッキンが

限界に近づいていたとしても それらも自力で交換したことが

ありますから…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性 何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

多少のヘタリはなんらも支障にはならないくらい

お得な出品価格でしたし むしろそれらの交換パーツを

購入したとしても 本体の落札額と送料で8500円ほどです

リペアパーツを買って 新品と同等のコンディションに戻しても

じゅうぶんおつりが来る落札結果になると見込んで入札したら

思惑通りになりました


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

アルパカ プラス ストーブ TS−77NC BLACK ALPACAストーブ 石...
価格:23,980円(税込、送料別) (2023/11/29時点)


現行品はどんなに安いのを探しても24,000円は飛びますからね

しかし昔よりだいぶん高くなったなぁ…(^^;


では届いたアルパカストーブの機能面をチェックしてみましょう


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

現行型の直前の型になると思われますが

もともとの我が家所有のTS-77 COMPACTと異なり

耐震消火装置がついているモデルです


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

本体を揺らしたり この重しを動かしたりすると

ガツンと音がして 一瞬で燃焼芯が下がります

ここは問題ありません


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

続いて肝心な部分である 燃焼芯のコンディションを

チェックしてみましょう


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

これは… まったく問題なし

とてもきれいな状態です

さほど長い時間は燃焼させていない印象を受けました


次に古いほうのアルパカと並べて比較検証します

まず気が付いたのは 燃料キャップと残油計の

位置関係の違いです


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

古いほうは燃料キャップと残油計が 芯調整ハンドル側に

あるのに対し 新しいほうのTS-77Aは 給油口・残油計の

逆がわに芯調整ハンドルがあるんですね


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

給油口キャップの形状もずいぶん違う感じ…

上から見比べると 厚みもデザインも異なります

左が新で右が旧のキャップなんですが これがなんと

ひっくり返してみたら…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

タンクに入る部分の高さは違うけど 径は同じっぽいので

試しに付け替えてみたら…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

なんとまったく問題なし 相互にきっちりフタができました

タンクのフタについては互換性ありまくりで そうなると

こういうことが可能です


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

我が家で使っている灯油缶のフューナースドルフ

その純正ノズルは 旧アルパカの給油口とサイズがほぼ同じ…

というか何とか捻じ込むことができ 直接給油が可能なのですが

新アルパカにも同じことができるはず…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

と思っていたらやっぱりできますね

なかなかの素性の良さです (笑)


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

おそらく旧アルパカで反射板に使っている

ウインドスクリーンも 問題なく使えそうですが もう

給油してしまったので こうなるともはや 燃焼チェックを

せざるを得ません


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

国産ストーブと違い 電池で点火するなんてギミックは

ありませんから ライターで着火すると…


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

いやいや早い

あっという間に全開状態になります

そしてやっぱりコイツはアルパカでした

熱量がスゴいです


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

もはや検証は不要だったかもしれませんが

やっぱりウインドスクリーンは問題なく立てられます


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

ハンドルで抑える前提ですが これがあると 対流型の

アルパカを反射型のストーブとして使うことができます



また買わないとならなくなりました

ただ どうせ反射板は何枚か抜く必要があるので

もっと安いウインドスクリーンでじゅうぶんです

そうなるとリサ店での調達になるかもしれません


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

試しに旧アルパカも点火させましたが すぐに消しました

室内で耐震消火装置が付いていない旧型が危ない というのが

まっとうな理由ですが それより何より… 2基を同時に

点けたら とんでもない暑さになったからで 我慢できなかった

というのが 即消火のいちばん大きな理由でした…(^^;


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

2基同時の運用というのは 冬キャンプのテンティピ幕内とか

冬のグルキャンでテント2つとか 限られた場面に

なるでしょうが アルパカストーブ1基の熱量は

3.4KWもあり これは国産冬キャンプ用灯油ストーブの

雄であるフジカハイペットの 1.5倍強になるそうです


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

つまりこれら2基で フジカ3基ぶんということです

このラインナップだと 幕体構成によっては 薪ストーブは

使わずに済むかもしれません (笑)


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

でもそれじゃ楽しくないので 薪ストとアルパカ1基ずつで

運用しようかと考えているのですが…(^^;


何がなんでもキャンプだし 冬キャンプ アルパカストーブ TS77A TS77COMPACT 耐震消火装置 フジカ 灯油ストーブ ウインドスクリーン 反射板 互換性

何にせよ これでココアもニンゲンも絶対に寒くなく

冬キャンプを楽しめます

ということで そろそろ出発です





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : 冬キャンプアルパカストーブTS77ATS77COMPACT耐震消火装置フジカ灯油ストーブウインドスクリーン反射板互換性

【スノーピーク焚火台ベースプレート・ベーススタンド】 焚火台セット品は同時に買ったほうが良いかもしれない話 ※決してSPの回し者ではありません



今月初めに某トレファクで偶然見つけた

スノーピークの焚火台S用 ベーススタンドです


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

トレファクはスノーピーク正規代理店ではないですし

新品だけ扱うお店でもありませんから ベーススタンドの

セット商品ともいえる ベースプレートまでは買えなかったので…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

地面の養生という配慮のため これもトレファクで

ユニフレームのバーナーシートを求めて とりあえず

お茶を濁しました




ちなみにユニフのバーナーシートは ラスタン®という

スパッタシートにも 用いられる素材が使われています


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

特殊アクリル繊維を焼成炭化させたた繊維で 耐炎性と

耐熱性が期待できますが 高温下の長時間の加熱では

酸化劣化が生じることがあって 黒い繊維状に崩れることも

あるとのことで…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

高温の熱源に近く使用を続けたり

折ったり畳んだりすれば やがて折り目から

劣化することは 容易に想像できます

なので やっぱり必要だろうと考えて…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

早々に買い足しました

焚火台Sベースプレート もちろん新品です


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

スノーピークの製品を新品で求めるなんて

いつ以来のことか忘れてしまいましたし セット商法に

はめられたような気がしなくもないですが まあ

致し方ありません


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

開梱してみると Sサイズ用なのに ずっしりしてます


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

スチール製で厚みが1cm 近い… とスペックシートに

記載されてますが プレートのエッジを縁取る棒材の径が

9mm あるということで メインの鉄板はもう少し薄め

しかし 棒材で縁取る意匠は上手いなぁと思います

見た目の重厚感を増している感じです


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

30cm 弱四方の鉄板で 0.9kg の重量しかありませんが

安定して鎮座しそうな 手応えを感じるほどです


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

やっと この並びにまみえることができました(笑)

ではセッティングしてみましょう


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

ベーススタンドを組み立てて…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

その上にベースプレートを載せます


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

あー なるほど

設置するだけですが 少しだけ試行錯誤が必要でした

ベーススタンドのフック状の切り欠きに

プレート外縁を当てる感じに置くと

焚火台の脚が載る突起の部分が ベースプレートの

スリットの位置に合うということかと…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

なおベースプレートに添えられた説明には

ベーススタンドと組み合わせたときの設置の仕方について

記載がありませんでしたが ホームページを探すと

PDFを見つけることができました


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

しかしその上に焚火台をセットしたとき なんというか…

違和感を憶えます


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

焚火台の脚がずれやすいのか…

単に脚の開きが足りなかったかのだろうと思いましたが

何度かやりなおしてみると それが原因ではないのだと

気づきました


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

長年使った焚火台が歪んだわけでも プレートやスタンドの

工作精度に問題があるのでもなくて どうやら原因は

こういうことらしい…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

先日まで ベースプレートが無い段階で きちんと

正立させることができていて その組み合わせに慣れて

しまっただけみたい…(^^;




本来の済み合わせはこっちなんですが 中間にベースプレートが

入ったことで ベーススタンドは視覚的に遮られてしまいます


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

邪魔になって きちんとした位置に

焚火台を置きにくく感じただけのようです


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

つまり目の錯覚ということです

きちんと焚火台の脚を置くべき場所を確認してから

置いてみると…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

今度は大丈夫でした(笑)

うーん… まさかこんなことが起きるとは…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

いやもしかしたら これもメーカーの陰謀かもしれません

セットで同時に買わないと こういう風になるというくらい

設計段階で仕込んであるのかも… なんて (^^;

それがホントだったら スゴすぎて笑えます (笑)


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

ちなみに ユニフのバーナーシートですが

これでお役御免になったかというと そうしないほうが

良いような気がしまして…


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

お持ちの方ならわかると思いますが この焚火台

意外と隙間があるので そこから灰や炭片がこぼれることが

あるんですよね

なのでやっぱりこうです


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

ユニフのバーナーシートは スタンド下に敷いて

こぼれ落ちた炭片から地面や植物を養生するために

使用しようと思います


何がなんでもキャンプだし 焚火台 ベースプレート ベーススタンド ユニフレーム バーナーシート 養生 SDGs キャンプ道具 スノーピーク

これからも焚火を楽しめるように

やるべきことはやったほうが良いと思いますので…



なお別店舗で求めた際は送料無料だったのですが

それが最後の一点だったようで 現在最安は楽天のニッチみたい

残念ながら送料はかかります

ちなみに尼では2023年7月初旬現在で ベースプレートは

MLしか売られておりません






更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : 焚火台ベースプレートベーススタンドユニフレームバーナーシート養生SDGsキャンプ道具スノーピーク

【スノーピークとユニフレームをコラボ】 焚火台ベーススタンドはベースプレート無しでも使えるのか



4月に職場が変わってから なかなか行けずにいた

あのアウトドア系リサイクルショップに やっと行けたのは

先週末のこと…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

トレファクはあいかわらず期待を裏切りません

またも掘り出し物を見つけてゲットしてまいりました


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

スノーピークです

焚火台ベーススタンドの程度良な中古を見つけて

即買いしてしまいました


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

スノーピークの焚火台はオプションがいろいろと

リリースされていますが 私が持っている焚火台はSサイズで

他のMやLより 店頭での扱いが冷遇されているように感じます


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

MやLのグリルネットは在庫しているのに

S用は取り寄せ対応という札が下がっていることは

珍しくありませんが 今回見つけたのは紛うことなく

Sサイズ用のベーススタンドでしたから 買わずに

いられなかった次第です


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

で このベーススタンドはどうやって使うかというと…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

2つで一組になっていますが 同じように見えて

上用と下用は構造が異なります

中央に切り欠きがあるのですが それが下についているのが

上側で 逆が下側に来ます


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

この切り欠き同士を合わせてはめ込めば…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

何の苦も無くセッティング完了します


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

さすがの燕三条クオリティ

精度が高くて 最近チャイナな道具を触る機会が

多かったのですが ほっとするような造りの良さを

感じます


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

その名が示すように この状態で焚火台を上に置いて

スタンドとなるわけですが 本来用途を果たすには

これだけでは足りません




焚火台ベースプレートが必要になります

ベーススタンドの上にベースプレートを載せて

さらにその上に焚火台を乗せるという寸法です






こうやってベースプレートを灰受け兼遮熱板として使うことで

焚火の熱から地面へ焚火の熱がつたわるのを緩和し

地中の微生物を守るものなんですが…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

トレファクには残念ながら ベースプレートSは

売ってませんでした


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

もともと新品でも点灯販売の揃えは冷遇されてますし

リサ店でセット販売されていたら それはたぶん

奇跡と言ってよいと思います

ということで 上の画像でベーススタンドと焚火台本体の

間に存在してほしいプレートは 今はありません


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

なんですが…

これはトレファク店頭でベースプレートを見ていて感じたことで

自宅で組み立てて さらに確信を強めたことでもあるんですが

ある考えが思い浮かびました


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

もしかしたら もしかするんじゃないか ということ…




スノーピークの掲載画像を見てみても 何となく

何とかなりそうん気がしたのです

要はベースプレートなしでも スタンドとして

使えるのではないかということで…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

ま やってみましょう

ダメならプレートを買い足せばいいだけの話です


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

最初はなかなかうまく収まらない感じで

2,3回落下して床材をへこませそうになったのですが…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

視覚的には乗ってない感じがするものの

これで大丈夫でした


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

きっちり4箇所に等しく焚火台の加重が

かかっている感じで 大きな薪を載せても

焚火台がくららつく感じはなさそうです


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

おそらくベースプレートは本当に遮熱と灰受けの機能が

メインであり 焚火台自体の加重はベーススタンドが

主に受ける構造なんだと思います




見た目はベースプレートが無いよりあった方が

安心感が大幅に増すような気がしてなりませんが

その実 ほぼベーススタンドだけで きちんと焚火台を

支える造りになっているということですね


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

ということで うまくいきそうな予感がしていたので

トレファクでは こんなものも調達しておきました


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

ユニフレームのバーナーシートS




サイズは30×32 cm なので 27 cm 四方の焚火台Sに

ちょうどいい大きさです


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

これをベースプレートの代替品として 地面の養生用に

ベーススタンドの下に敷けば 何とかなるのではないかと

考えたわけですが…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

案の定です

SPベーススタンドとユニフのバーナーシートSは

サイズ的にぴったり♪


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

その上に焚火台を乗せると…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

これもまあ 悪くないかなと…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

ちなみに今回の出費ですが ベーススタンドも

バーナーシートも共にほぼ半額だったので 3,000円も

浮いたことになります


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

スノピとユニフのコラボはまあまあ上手くいった感じですが

しょせんバーナーシートなので 焚火での耐久性は

未知数ですからね



養生はもとより 視覚的にもあった方が安心できそうですし

近いうちに買うかなぁ…(^^;


なお今回 ベーススタンド購入における 最大の

動機なんですが…


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

以前 テキーラレッグの自作テーブルと焚火台Sを

合わせたときに 微妙に高さが足りない気がして

底上げの必要を感じていたということです


何がなんでもキャンプだし スノーピーク ユニフレーム 焚火台 ベーススタンド ベースプレート バーナーシート DOD テキーラレッグ 地面 養生

焚火台Sは意外と背が低いので 調理熱源として使う場合は

ベーススタンドなどで高くしたほうが使いやすくなると思います






更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : スノーピークユニフレーム焚火台ベーススタンドベースプレートバーナーシートDODテキーラレッグ地面養生

【アルパカ芯交換②】 またも起きた灯油漏れは前回と同じケミカルで直せたか? 【耐油性液状パッキン】




アルパカストーブ

旧型の耐震消火装置がついていない型である

TS-77 の芯を交換する作業の続きです


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

安全網と遮熱版をはずして やっと古い芯を

芯管ごと引っ張りだしましたが この芯はもう

不要なものの 芯管はまだ使います


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

上の親指の下の三角形の穴が 芯管内で突起に

なっていて マイナスドライバーでこじると 簡単に

芯がはずれます


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

芯はオレンジ色の帯の部分を この突起に

突き刺してあるだけです

そして突起にはかえしがあるわけでもなく

簡単に刺したりはずしたりできるようです


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

分離させるのも簡単でした

では新しい芯の出番です


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

この黒いラインが取り付けの目安になりますが…


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

何度かやり直してみたところ 黒いラインが

芯管の上端にギリギリ重なるくらいにすれば

以前とおなじ芯の露出量になるようでした


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

こんな感じです

ちょうど見えなくなったくらいまで芯の位置を

調整してから…


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

芯管の突起部分に芯のオレンジの帯を

刺していきます


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

もちろん芯管の上端と芯の上端が水平になるような

位置に調整しないとなりませんが 一発で

仕留めなければならないものではないので

水平にできなくても やり直せばOKです


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

さらに こんなふうに 突起の反対側から オレンジ帯が

見えて 芯管と芯がくっついている状態を確認できれば

芯の取り付けは完了


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

この程度のたるみなら大丈夫でした

では芯を取り付けた芯管をタンクに戻していきます


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

もっと苦労するかと思いましたが スムーズに戻せました

この容易さは 機種専用の芯だからこそ

為せることだったのかもしれません


続いて芯調整軸のパッキンを通しますが

まず 古いパッキンはこんな状態です


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

白いのは過去に灯油漏れ止めで使った液状パッキン

それを取り除いたとしても すでに割れてます

もう使えないので 新しい芯に付属してきたパッキンを

芯調整軸に取り付けておかないとなりません




いちどスナップリング↑をはずす必要がありますが

ラジオペンチで引っ張れば付け外しできます


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

ワッシャーと 新しい芯についてきたパッキンで

両側から再設置したスナップリングを挟むようにして

芯調整軸に通します


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

下の画の調整軸が入ったタンク側に見える

白い物体も 過去に施工した液状パッキンの残滓


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

軸をタンクに戻しますが

筒がわの歯車の溝と合わせないと奥まで

刺さりません


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

ここですね

筒を回して 溝に軸の歯車を合わせます


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

上から見たところ

これで軸の歯車が筒の溝にはまった状態です


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

ためしに動作確認

芯調整ハンドルを取り付けて回してみると…


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

OKですね

きちんと芯が上下します

では復旧しましょう


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

遮熱版はサビアウトを塗って

錆を除去しておきました




安いけどまあまあ効果はあります

根の深い錆には太刀打ちできませんけど


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

燃焼筒を乗せるのをわすれるところでした

網を取り付けたあとだと燃焼筒は入りませんからね

危ないところでした…(^^;


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

この後 給油して10分ほど待ってから

試運転しますが 明らかに芯調整ハンドルの

動きが軽くなりました


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

遮熱版もピカピカです


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

点火すると…


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

全開状態では青火の量が明らかに大きくなってます

こりゃスゴイ…(^^;


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

熱量も復活… いや復活どころではなくて

室内で点けていると 暑いくらいに感じます

芯交換前からの熱量変化は違和感

表現して良いくらいの違いです


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

無事に復活しましたが 点火して運用中は

問題がなかったのですが やっぱりでした

もうひと手間の工夫が必要です


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

芯調整軸から灯油が漏れてきたので

耐油性の液状パッキンで止めました

今回は銅色です


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

灯油漏れは微々たる量で 点火してしまえば

止まるんですが キャンプ場までの道中で

車内が灯油臭くなるのは困りますからね



パッキンは1日程度で硬化し始めて

3日もたてば全く灯油が漏れなくなったことが確認できました

何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

アルパカの芯交換は 言葉の壁をのりこえさえすれば

さほど高い難易度ではありませんでしたが

ところどころ コツは必要と感じたので 長々と

記事にしてみました


何がなんでもキャンプだし アルパカ TS-77 TS-77A 芯 交換 灯油漏れ 液状パッキン サビアウト スナップリング 機種専用

他にもブログに載せた方はいますが 本国の記事も含めて

すべての工程を 載せていないものが多かったので…(^^;

この更新が参考になる方がいれば幸いです




前編はこちら ↓
【アルパカ芯交換①】
新旧別に専用芯が必要な理由・
油漏れ防止パッキンのサイズと
日本語版分解マニュアルも掲載





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : アルパカTS-77TS-77A交換灯油漏れ液状パッキンサビアウトスナップリング機種専用

【アルパカ芯交換①】 新旧別に専用芯が必要な理由・油漏れ防止パッキンのサイズと日本語版分解マニュアルも掲載


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

長年の使用で穴が開きはじめた上板を

後継機種のものと交換し 外観上は復活を果たした

TS-77 COMPACT アルパカストーブです


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

メーカーロゴのエンボスはなくなってしまいましたが

やはりきれいな上板は気持ちが良いです


ただ…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

匂いがきつくなってきた印象は否めません

また 火力調整や消火する際に 芯調整ハンドルを回すとき

ひっかかる手応えもあったので もはや芯は交換したほうが

良いだろうと考え 重い腰を上げました


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

かつてトヨトミ レインボーの芯は 自力で交換したことがあり

アルパカも自分でできるだろうと考えて 上板を購入した

ハピネスさんに 部材の在庫をい合わせてみたのですが

残念ながら耐震消火装置が付かない古い型の

TS-77 アルパカの交換用芯は扱っておらず…




また後継型のTS-77A用の替え芯はあるそうですが

上板と違い TS-77(旧)と77A(新)の芯は

互換性がないと言われてしまいました

ていねいに空焼きの方法なども教えていただきましたが

3~5年で交換が必要と言われる芯を 10年も使ってますからね

なんとか探して 別ショップで旧型用の芯を見つけました


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル



リソースは尼です

TS-77 旧型用の替え芯になります


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

上板でお世話になったハピネスさんの話だと

旧TS-77と 新TS-77A は タンク容量が異なるそうです

その差異に伴い 芯の長さなども微妙に違ってくるそうで

これはアルパカストーブ各機種ごとの差異でもあるとのこと

専用の芯以外はすすめられないと言われたので

さらに探さざるを得なかった次第…(^^;


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

また TS-77用とTS-77A用の替え芯の違いとして

とある付属品の有無があげられます


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

それがこちら

芯調整ハンドル軸用のパッキンなのですが

これは旧TS-77でのみ使うものらしい


ちなみにパッキンのサイズですが…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

外径13.4ミリで 内径は7.7ミリ


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

そして厚さは1.9ミリで これを2つ使います

代替パッキンを探している人がいれば 参考にしてください

ただ このパッキンに替えるだけだと 確実に灯油は

リークします


ちなみに替え芯には交換方法の紙マニュアルが

付属するのですが…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

うーん… すべてハングルか…(^^;


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

日本語なんてどこにもありません

私にはこのままじゃ読めませんから

翻訳したものを用意しました


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

Googleカメラで日本語訳して 初めて気づきましたが

新しいTS-77Aの交換を前提に作られたマニュアルでした

なので旧型TS-77で芯を交換する場合 マニュアル上の

いくつかの工程は端折ることになります


では作業に入りましょう


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

まず芯調節ハンドルをはずします

手でしっかりつかんで 軸方向の手前に向けて

思い切り引っ張れば 抜けるはずです


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

これは過去の灯油漏れを対策する際に

一度はずして掃除したはずですが それでも

7~8年ぶんの汚れが蓄積してました…(^^;


続いて安全網の取り外し


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

このナットが7ミリなので 適合するレンチなどで

3本を緩めてはずしてから…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

安全網をとりはずします


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

安全網をはずすのは初めてなので

10年ぶんの汚れがタンクのふちに

たくさんたまった状態でした…(^^;


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

呆れるだけでなく この汚れは次の工程の前に

掃除しておくほうが賢明です


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

このあとすぐ タンク上が露出しますから 中にほこりを

落とさないようにしないとなりませんからね

掃除しておいたほうが良いということです


次に銀色の遮熱版をとりはずします


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

蝶ネジ4ヶ所で留まっているコレ


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

蝶ネジなので指でゆるめて はずせます

ネジ類は無くさないよう ダイソーで買った

ステンのバットに置いておきました


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

遮熱版は意外とサビてたので あとでサビを

落とすことにして いよいよ芯とご対面…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

うーん…

10年の歴史を感じます…(^^;

これはもう空焼きじゃ無理で 交換しなくちゃ

マズいレベルに達していると思います


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

いさぎよく 古い芯を抜く段階ですが…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

芯より先に 芯調整ハンドルの軸を抜いておかないと

引っかかって絶対抜けないので 先に引っ張り出します


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

芯は引っかかりはあったものの なんとか上下していたので

軸じたいの固着はなく 簡単に抜けましたし 歯車の欠けも

ありません


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

素手だと思い切り灯油や煤で手が汚れますから

捨ててもよい手袋をはめた手で 芯をつかんで

横方向にグリグリと回しながら 上方向に引っ張ると…


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

抜けました♪


何がなんでもキャンプだし アルパカストーブ TS-77 芯 交換 冬キャンプ ハピネス 分解方法 TS-77A 日本語マニュアル ハングル

まるでラーメンみたいな見た目です (笑)

ちょっとおいしそうに見えたのは私だけか?

冗談はさておき 長くなるので次に続きます



続編はこちら ↓
【アルパカ芯交換②】
またも起きた灯油漏れは
前回と同じケミカルで直せたか?
【耐油性液状パッキン】




更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : アルパカストーブTS-77交換冬キャンプハピネス分解方法TS-77A日本語マニュアルハングル

【アルパカストーブ部品交換】 基本が変わらないことの喜び・現行品パーツで旧型を再生可能な楽しみ



何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

よくもまあ 10年以上 壊れずに使えているものです

何かと言うと このストーブのこと


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

アルパカストーブ TS-77


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

77の型番のあとに一文字もつかないこれは

一世代前の古いタイプで もともと韓国製アウトドア用品であり

日本よりもっと寒い土地で 屋外の暖房用に使うことを

想定していますから 古くても火力は申し分ありません


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

しかし我が家の型のアルパカは耐震消火装備が付かないので

こんな感じの燃焼筒になってます


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

燃焼筒がすとんとして 寸胴な見た目です

これ以降のアルパカストーブには 燃焼筒の下に

耐震消火装置が設られており こちゃっとしてますが

古い物はその装置がないぶん スッとした見た目になります




安心のために変わった見た目を否定する気はありません

何よりこの装置を得たことで 日本国内でも 苦労せず

寒い土地で作られる高火力なキャンプ用暖房器具が

買えるようになったのは むしろ喜ばしいことです


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

ただし前述したとおり 我が家のアルパカは

すでに10年選手なので 消耗品の交換も視野に

入れており 特に気をかけたいのは 燃焼芯


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

ストーブメーカーのトヨトミによると 燃焼芯の交換サイクルは

3~5年というのが 一般的な目安なのだそう


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

トヨトミの交換サイクルを鵜呑みにすれば

とっくに芯を交換していなければなりませんが

我が家のアルパカは 冬季でキャンプという低頻度でしか

使ってこなかったためか 購入後 一度も交換せずにきましたが

特に問題を感じませんでした

最近になって 交換の目安となる 燃焼匂の強まりを

少し感じてきたので 予備芯の手配を始めたところです

しかし…




いざ探してみると 自分のアルパカより新しい型にしか

適合しない替え芯ばかりヒットする状況でした

まったく見つからない訳ではないのですが もう少し

時間がかかるかもしれません


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

しかし いちばん消耗するであろう芯が あと少しの時間は

保ちそうなのに対し 芯よりもずっとヘタリそうにない

部分のほうが 意外にも先に朽ちてきてしまった…


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

上板です


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

ホーロー加工されていると思いますが 何度となく

ケトルやクッカーからお湯などが垂れ 熱で蒸発することを

繰り返したせいでしょう


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

数年前から気になっていたのですが ついに

こんな状態になってきました


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

水滴は付くし 熱くなったり冷めたりの繰り返しです

そんな酷使の蓄積で ついには上板に錆びが付き

それだけでなく…


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

なんと穴まで開き始めてしまいました


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

錆びて穴が開いたと言っても 上板が薄くなるほどではないし

強度も落ちていないので ベコベコになってもいません

このまま使えないことはありませんが 万が一

上板にかけたクッカーをひっくり返しでもしたら

穴から汁が伝わり 燃焼筒がダメージを受けるような

惨事が起こらないとも限りません

そういう心配をしなくてはいけないというのは

交換サイクルのタイミングが来たということです


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

ということで 今や国内に存在するアルパカの正規販売元に

お願いしてみました

九州にあるnewアルパカストーブショップ という

ネットショップです

こちらnewアルパカストーブショップは

アルパカストーブ本体や消耗品だけでなく…




韓国製アウトドア用品メーカーの KZM OUTDOOR

カズミ アウトドア の製品販売も手掛けているらしいです

じゃ 届いたブツを開梱してみましょう


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

うーん なんというか…

悪くないと思いますが 実物を見て

ちょっとだけモヤっとしました


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

実はこれ 厳密には自分の旧アルパカ TS-77用ではなく

newアルパカストーブ コンパクト TS-77JS-Cの

交換用上板なのです


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

旧TS-77の上板と並べてみると いちばん大きな相違点は

エンボスのメーカーロゴの有無でした

初見で感じた違和感の理由は その差異にあったのですが

他のエンボス加工とスリットの意匠は ほぼ変わりありません


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

並べて横から見てみると 厚みも同じです


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

実は事前にショップへ問い合わせてあり

互換性を確認したところ 「使えますよ」と

連絡をもらっていたのでした

残念ながら 旧アルパカ用そのものの交換用上板は

どこにも見つからなかったので 苦肉の策で こちらの

ショップで現行用の互換性を確認してから購入した次第…


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

ただし一点だけ…

現行型newアルパカストーブコンパクトの上板を

旧型へ流用する場合に看過しなくてはならない部分があります


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

現行TS-77JS-C 用の上板には 運搬取っ手用の穴が

両サイドに2か所あるため 使用しない穴が開いている

状態になるとのことで もちろんこれも ショップの担当者様から

教わっておりました


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

この穴から何かマズいものが出てくるわけではないですし

気になるならネジで塞いだり またそのネジを長い物にし

カラーを通して留めたりすれば 自前の反射板を引っ掛ける際の

ステーとして活用できるかもしれません


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

じゃ コンパクト用の上板と取り換えてみます


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

やっぱり何の問題もありません

サイズはぴったりで 下位互換は ほぼほぼ問題ありません


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

言わずもがな 使わない穴が開いているだけです

この交換を経て感じたことですが 基本的な規格は

変化させず 機能だけを進化させた製造元の姿勢には

好感を憶えました


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

もちろん日本人なので 国産のフジカとか

トヨトミレインボーを 使いたい気持ちもあるんですが…


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

特にレインボーは 過去にアルパカと両方を使ってみて

圧倒的にアルパカのほうが温かくて いつしかレインボーは

自宅専用の暖房器具に落ち着いてしまったくらいですし

フジカもスペック上はアルパカに敵わないようですし…(^^;



やはり韓国のキャンプ場は日本のそれより寒いのでしょう

そしてそんな酷寒な場所で必要とされる性能を備えており

愛されているのだろうなと感じます


何がなんでもキャンプだし アルパカ フジカ トヨトミレインボー 替え芯 上板 天板 冬キャンプ 交換 アウトドアギア 韓流

特に韓流志向というわけでもないのですが

良いものは良いということで…




アルパカには できればこのまま姿を変えず

ブレずに 歩んで行ってほしいものです

初見で感じたモヤっとした気持ちも いつの間にか

どこかへ消えておりました



更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : アルパカフジカトヨトミレインボー替え芯上板天板冬キャンプ交換アウトドアギア韓流

【転用系・パール金属 鉄製ミニ五徳】 コロナで冬休みキャンプ挫折からの発掘アイテムが秀逸すぎた話



2023年があけました

おめでとうございます


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

明けたんですが 私的に新年を寿ぐどころではない

大荒れな年末年始を迎えておりました

本当なら年末に 弟や甥姪たちとグルキャンの

予定だったので…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

こんな夜空を見せたやるはずだったのですが

流行りに乗っかってしまいました


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

私の実家で陽性者が出てしまい キャンプに

行く予定だった親戚たちが 次々と罹患…

さらに高齢の母も感染し発熱…

実家はあっという間に 自宅療養者だらけとなってしまい

キャンプはおろか 正月の実家詣ですら

できなくなってしまいました


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

幸い母は大事に至らず 罹患した甥姪も合わせて

ようやく体温が平熱に戻ってきたのが ここ数日です

また最初の陽性者が出たのはクリスマスの翌日だったので

12月27日からのグルキャンは諦めざるを得ず キャンプ場の

予約もキャンセルしております


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

事情を伝えてキャンセルをお願いしたところ

予約の前日だったにも関わらず キャンセル料は

かからないから と仰っていただきました

申し訳ありません <(_ _)>


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

私も実家まで食材などを届けに行きましたが

収束の見通しがつきそうになってきたので

支援物資配送の帰路に以前から気になっていた場所へ…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

CAMP DEPOT(キャンプデポ) というアウトドア用品店

このお店が実家への経路近くの大和市内に

2022年の夏にオープンしていたことを 昨年末に

知ったのですが ようやく行けました

そして現地で初めて あのホームセンターの

系列店であることを知ります


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳
やなせい, CC BY-SA 3.0, via Wikimedia Commons

ホームセンター コーナンです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

確かに看板にそう書いてあります

ホームセンターが作ったアウトドア用品店って

品揃えはいかがなものかと 危惧しながら

店の入り口をくぐりましたが…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

いやいや いい意味で裏切られた…

ここまで本格的な品揃えだとは思いませんでした

何の憂いもなく訪れることがあれば 4~5時間は平気で

滞在できそうです (笑)



ここ数日間 やきもきしっぱなしでしたからね

目の保養だけでなく 心の涵養にもなりました


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

品揃えの方向性は ソロや少人数向けに振った感じで

ホムセンのアウトドアコーナーにありがちな ファミ向けで

廉価品ばかりなラインナップとは真逆なベクトルです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

初めから安かろう悪かろうで妥協するつもりで訪れてしまうと

けっこうな確率で面食らうと思います



できれぼもう少し じっくり見たかったのですが

今回はまだそれほど時間的な余裕はなかったので

店内をざっと見て こんな物を見つけました


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

メイドインジャパンです

鉄製ミニ五徳


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

パール金属 つまり鹿番長の大元から出ているもの

簡単に説明すると 要は補助五徳

小さい鍋やクッカー等を通常スパンの五徳でも

安定して設置できるようにするためのものです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

大きさは直径14cm の円形で 高さは 6mm

これ店頭で見つけたときに デジャヴのように

脳裏に浮かんだキャンプの光景がありまして…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

かつてドラゴンフライでチヌークのパーコレーターを

使ったとき 明らかに五徳への座りが悪くて

仕方なく こんなもので間に合わせたなぁと…




本来はダッチオーブンの中敷きになるロストルなんですよね

メーカー想定外の直火高温下への転用は 本来アウトでしょう

転用するなら それなりの耐性スペックを担保してから

実行するべきだったなぁと 今更ながら思います


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

そんな杞憂は鉄製ミニ五徳なら 大丈夫で

表面はシリコーン樹脂塗装が施されており マットな質感です

とはいえ何度も加熱されるうちに 塗装が剥げて

錆びるかもしれませんが それも味になるかなと…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

じゃ 実物合わせしてみます

シェラカップも ドラゴンフライに乗せるのが躊躇われる

小ささのクッカーなのです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

直置きするとこんなになりますからね

とてもじゃないが素のままでは使えません


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

そこでコレです

パールさんの鉄製ミニ五徳


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

コイツを補助の五徳として 使えば

あら不思議(笑)


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

ほぼほぼ安定して載せられます


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

これでシェラカップも立派にクッカーとして

ドラゴンフライで使える目処が立ちました


昔 ドラゴンフライの五徳改造でステン番線を

組んで取り付けるカスタムが流行ったことがあり

まあ使えるんでしょうが これはドラゴンフライにしか

使えませんからね


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

パールの鉄製ミニ五徳は どうやら

こっちのストーブにも使えそうです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

シェラのマナスル直置きはドラゴンフライと

同じになりますが…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

やっぱり使えます

鉄製ミニ五徳の切り欠きが マナスルの

パンサポートに ジャストフィットしてます

しかし実はドラゴンフライの場合は…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

五徳レッグ(ドラゴンフライはパンサポートを

こう呼ぶらしいです ) と鉄製ミニ五徳の切り欠きが

うまく噛み合いません

一個所を合わせると こうなってしまいます


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

どこか合うと 別のところがずれる感じ

でも大丈夫♪


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

切り欠きが噛み合わないのが嫌ならば

ひっくり返せば良いんだと気づきました


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

前述通り シリコン塗膜が施されてます

これが効いて 切り欠きを介さずとも

しっかり踏ん張ってくれる感じ


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

問題なくシェラカップを載せられました


そして あるいは こんな使い方もできるかもしれません


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

シェラカップでワンドリップコーヒーを淹れる場合

ドリップのおさまりが悪いことがあり…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

こんな感じで フックを左右に広げても

長さが足りませんから これまでは箸やフォークなどの

カトラリーをシェラカップに渡し なんとかフックを引っ掛けて

お湯を注いでいたのですが それも安定しないんですよね


しかし鉄製ミニ五徳があれば 何とかなりそうです


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

シェラカップの上に身に五徳をセット


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

ミニ五徳の中央の穴にドリップバッグを押し込むように

固定して…


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

左右のフックを 身に五徳の隙間に押し込みます


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

この状態でお湯を注げば 少なくとも箸を渡すよりは

安心してコーヒーを淹れられるはずです



その有用性は販売店も気が付いているようで

セット商品として売られていますが 単品で買ったほうが

自分でいろいろ使い道を発見できそうな気がします


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

パール金属 鉄製ミニ五徳 HB-5001【ネコポス】
価格:990円(税込、送料無料) (2023/1/2時点)


もちろん単体でもネットで買うことができますが

探せるなら店頭で求めたほうが安く上がるかもしれません


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

あんまり言うと 楽天に怒られるかもしれないので

これくらいでやめておきましょう (笑)


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

厳密にはアウトドアに特化した製品ではないでしょうが

明らかにそれ用に使えそうで 販売者もそう思って

陳列したものでしょう


何がなんでもキャンプだし MSR ドラゴンフライ マナスル ストーブ ゴトク 五徳 コーヒー ドリッパー パール金属 鉄製ミニ五徳

少し悔しいのは 自分でそういう立ち位置の製品を

アウトドア用品店で見つけてしまったこと

他人から教わるのではなく 自力で発掘したほうが

楽しいはずですが いまはそんな時間的余裕がないので

ありがたく共有させていただきます





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : MSRドラゴンフライマナスルストーブゴトク五徳コーヒードリッパーパール金属鉄製ミニ五徳

【MSRバーナーの燃料系メンテ】 なぜMSRサービスキットに安全ピンが付属するかというと…



GWファミキャンでメンテさぼりが露見し

イタイ目に遭わせてくれたのは マナスル121だけでなくて…


何がなんでもキャンプだし

このストーブも です


何がなんでもキャンプだし

MSR ドラゴンフライ

コントロールバルブのひねり加減によって

燃料の灯油が漏れてしまう事態に陥りました


何がなんでもキャンプだし

加圧式のストーブです

コントロールバルブを全開にすると けっこうな勢いで

燃料とエアが バルブの付け根から漏れてきます

なのでキャンプ中は 全開手前をキープして何とか

使いましたが 実は以前にも こんな症状が出てました


何がなんでもキャンプだし

燃料噴射が間髪的に途絶えて まるで息継ぎするように

時おり 燃焼中に失火するようになってしまった

この症状 実はもう4年くらい前から続いてましたが…


何がなんでもキャンプだし

こんなふうにタンクを斜めにしたり

またこんなことをしなくても その日の調子によって

フツーに使えたりもしていたので

そのまま使っていたのですが…


何がなんでもキャンプだし

燃料漏れはさすがに看過できません

ここで腰を上げて 両症状ともやっつけてしまおうと決意し

とあるアイテムを取り寄せた次第です


何がなんでもキャンプだし

ドラゴンフライのエクスペディションサービスキット

エクスペディション ( expedition ) とは 「遠征」 の意味で

要は外でも修理できる仕様ということです


何がなんでもキャンプだし

この長辺が15センチしかない小さなケースの中には

確かに遠征中に不具合が起こっても なんとか直せそうな

ボリュームの消耗品やら専用工具やらが詰め込まれています

詳しく中を見てみましょう


何がなんでもキャンプだし

何がなんでもキャンプだし

これはポンプカップオイル

ヒロバ・ゼロの大容量を買ったばかりなので

今回は使いません


何がなんでもキャンプだし

いわゆるブリッカーと呼ばれる火口掃除張針


何がなんでもキャンプだし

マナスルのブリッカーは針が片側だけですが

MSRは両方に出ています

しかしこれまでドラゴンフライで火口の掃除を施したことは

ほとんどありませんので 今回も使わないでしょう


何がなんでもキャンプだし

これはフレームスプレッダー

火口直上で 炎を受け止めます

いま付いている物がまだまだ大丈夫なので

これも使いません


何がなんでもキャンプだし

これはDIP (ディップ) チューブ

ポンプ部の先端にあるパーツで 燃料を吸い上げる

ストローみたいなもの

先端には燃料中の細かいゴミを 吸いこまないための

フィルターが付いています

エクスペディションサービスキットを購入した理由のひとつが

この交換が必要だったからなので あとで使います


何がなんでもキャンプだし

こちらはポンプシール

私のドラゴンフライのものはかなり煤汚れが付いており

新しく交換したくなりますが 今回は我慢しました

だって元々のシールも これまたきちんと機能して

使えてますからね (^^;


何がなんでもキャンプだし

上がジェット&ケーブルツール 要は専用マルチツール

下はフツーの安全ピンですが これも立派な修繕用具

なぜただの安全ピンが付属するのかは あとで触れます


何がなんでもキャンプだし

フレームアジャスターも交換しません

そして我が家のストーブにいちばん必要な物たちが

小袋の中に詰め込まれており…


何がなんでもキャンプだし

スプリングとかOリングパッキンとか

その他もろもろの小物です

この中のOリングが 今回の燃料漏れを止めるために

必要不可欠なパーツとなるのです


がしかし…


何がなんでもキャンプだし

念のため 内容物の各種Oリングを並べて

マニュアルと見比べてみたら 異常に気付いてしまった…


何がなんでもキャンプだし

うーん…

マニュアルではいちばん小さいポペットOリングが2つで

その次に小さいフレームアジャスターOリングが2つの筈ですが

実際はポペットOリングが4つ フレームアジャスターOリングが

1つしか見当たらないような気が…(^^;


何がなんでもキャンプだし

メイドインUSAは 概ねざっくばらんだ ということは

バイクや他のキャンプ道具でさんざん味わってきたので

もはやクレームを付けようとは思いません

あるいはこれでも足りるということなのかもしれませんし…

とりあえず今回使う予定の物はきちんと揃っているので

作業に取り掛かることにしました


何がなんでもキャンプだし

ちなみに上の画の左下に見える白くて丸い物は

ストーブ本体側の燃料フィルター

安全ピンは このフィルターを交換する時に

刺して扱うためにあるらしいですが 後述する他の用途の方が

もっと重要かもしれません


何がなんでもキャンプだし

マナスルをメンテしたときはパッキンが崩れて

けっこうゴミ出たので 今回もステンのトレーを使います

ダイソーで200円で売っている物で 細かい部品を

見失いにくくなることもあり バーナーメンテには欠かせません

うちには3枚くらい あります


何がなんでもキャンプだし

今回メンテが必要なのはポンプ部分のみ

手始めはコントロールバルブのOリングの交換ですが

サービスキットのマニュアルで見てみると…


何がなんでもキャンプだし

この赤い部分 (d) がコントロールバルブ

ここをはずして Oリングを交換したいのですが

一筋縄ではいきません


何がなんでもキャンプだし

まずコントロールバルブを締めている

戻り止めナット(c) をはずす必要が

あると考えましたが 戻り止めナットの前に

コントロールノブを取り外さないと ナットは抜けないので…


何がなんでもキャンプだし

ラジオペンチではずしました

遠征時は(笑) サービスキット以外にも 小ぶりなペンチを

携行したほうが良さそうです


何がなんでもキャンプだし

続いてジェット&ケーブルツールで 戻り止めナット(c)

緩めます これは簡単でした


何がなんでもキャンプだし

さらに安全ピンですが コントロールバルブの抜き差しにも

必要みたい…

コントロールバルブ自体はかなり細いため ノブをはずすと

指でつまんで抜いたり回したりできなくなりますが

ノブの取り付け穴に安全ピンを通すと扱えるようになります

もちろんバルブ抜き差しの時だけノブを戻しても良いんですが

戻り止めナットをはめる際 再びはずさないとなりません から

安全ピンのほうが遙かに作業が捗るはずです


何がなんでもキャンプだし

やっとコントロールバルブを取り外して

ようやくOリングとご対面…


何がなんでもキャンプだし

この時点では比較するものがないため Oリングは

本当に交換が必要なレベルなのか 視覚的には

わからないなと感じていたところ すぐに現状が露見しました


何がなんでもキャンプだし

元もとのOリングをはずそうと 指でつまんで

少し力を入れたら あっという間に割れてしまった…


何がなんでもキャンプだし

こりゃ立派にダメダメです (^^;


何がなんでもキャンプだし

割れた状態で 新しいOリングと見比べてみると

確かに外周の大きさが違う…

摩耗していることがわかりますね


何がなんでもキャンプだし

これじゃ確かに漏れるわけです

とっとと新しいOリングをはめ込むことにします


何がなんでもキャンプだし

何がなんでもキャンプだし

Oリングの換装完了です

今回はポンプオイルを使用しませんでしたが 潤滑剤として使い

Oリングを滑らせつつはめても良いと思います


続いてポンプ本体へコントロールバルブを戻します

が…


何がなんでもキャンプだし

意外とキツめ…

安全ピンでつまんだコントロールバルブを

回しながら 少しずつ押し込んで…


何がなんでもキャンプだし

何とか元通りになりました

安全ピンはこの時点でお役御免


何がなんでもキャンプだし

分解と逆手順でコントロールバルブまわりを元に戻します

ジェット&ケーブルツールで 戻り止めナットを締め込んで…


何がなんでもキャンプだし

ノブも元通りに取り付けます


何がなんでもキャンプだし

何がなんでもキャンプだし

ノブを回すと 明らかにこれまでより指先に抵抗を感じますが

バルブが回らない状態ではなく良い感じの抵抗を感じます


続いてDIPチューブの交換へ…


何がなんでもキャンプだし

これは単純に 力ワザで古いチューブを引き抜いて…


何がなんでもキャンプだし

元の場所に新しいチューブを やはり力ワザで

グリグリと押し込んで止まればOK


何がなんでもキャンプだし

ドラゴンフライ不調の症状だった

コントロールバルブからの燃料漏れと

息継ぎ=燃料吸い込みの詰まりは これらの作業で

解決したはず…


何がなんでもキャンプだし

じゃあ試運転してみましょう


何がなんでもキャンプだし

何がなんでもキャンプだし

燃料パイプをポンプに取り付けて…


何がなんでもキャンプだし

キャッチアームを下ろします


何がなんでもキャンプだし

ポンプと本体のロック完了

続いて加圧開始…


何がなんでもキャンプだし

何がなんでもキャンプだし

押し込んだ時に軽く手首を右に回す感じで

エアを送り込んでいきます


何がなんでもキャンプだし

燃料は灯油なので 予熱が必要です

青火は燃料用アルコールの炎色ですね


何がなんでもキャンプだし

1~2分待って 機関部が温まってから

ポンプ側のコントロールバルブを開いて…


何がなんでもキャンプだし

続いて本体側のフレームアジャスターを開きます

火口から灯油が噴き出すので 最初は赤火です


何がなんでもキャンプだし

予熱用のアルコールに灯油が混じります

それが予熱皿で燻っている間も赤火のままですが…


何がなんでもキャンプだし

フレームアジャスターを回して

少しずつ混合気の噴出量を上げていくと…


何がなんでもキャンプだし

何がなんでもキャンプだし

灯油混じりのアルコールが燃え尽きた瞬間

そして灯油が青火のバトンを受け取ります


何がなんでもキャンプだし

ゴールデンウイークのキャンプで

騙しだまし使っていた時と

明らかに火の勢いが異なるのが分かる…


何がなんでもキャンプだし

何がなんでもキャンプだし

この状態で数分間放置しましたが

コントロールバルブ部からの漏れはなく

また炎も息継ぎすることもなく 燃焼が続きました


何がなんでもキャンプだし

もう大丈夫みたいです

ドラゴンフライ 無事に完全復活しました


ちなみにドラゴンフライの

エクスペディションサービスキットですが

けっこういいお値段がします


確かに5000円は高いと思いますし

細かい内容物が変でしたけど 完全復活できたので

今回はこの出費に痛感はありません

次にOリングを替える必要に迫られたら

たぶん代替品を探すだろうとは思いますが (^^;


何がなんでもキャンプだし

新品購入して10年はノーメンテで使えてましたから

代替品探しがもう10年先になるとありがたいなと(笑)


何がなんでもキャンプだし

このケース 今後のキャンプで持ち忘れないよう

これからずっと道具コンテナに収めておくことにします

もちろん小ぶりのペンチもいっしょです(笑)




更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : ドラゴンフライMSR燃料詰まり燃料漏れOリングサービスキットリペア完治安全ピン

【マナスル121パッキン交換】 安くて質量とも満足なヒロバゼロを使うと某リュブリカントには戻れない



いろいろあったゴールデンウイークのキャンプですが

マダニにやられかけたココアは 1ケ月半が経ったいま

元気なまま…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

どうやら無事みたい

マダニ感染症に罹らずに済んだようです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

それはそれで良かったのですが 別の問題もありました

久しぶりに使ったケロシンストーブに不具合があることが

発覚し 満足に使用できなかったんたですよね


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

しかも問題が起きたのは1基ではなく2基

キャンプではメインとして使用している火器2つが

両方ともダメで メンテナンスを怠っていたことを

痛切に思い知らされました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ということでひさびさにお手入れします

まずマナスル121からです

具体的な不具合は 加圧ポンプを押し込んだ時の

引っ掛かりが ほぼなくなってしまったこと




それはつまり 上の図でいうと「革パッキン」に

不具合が起きていることになります

キャンプ時の症状から考えると 革パッキンが劣化した もしくは

潤滑油切れになるので 両方の事態に対応する資材を入手


まず潤滑油ですが 加圧系火器のポンプ部潤滑油として

定番なこれの購入を検討します


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

コールマンのリュプリカントですね


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

こんな感じでコールマン製のランタンやバーナー加圧部の

潤滑に使用しますが 他社製の火器類の同じような部位にも

使えます


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

当然 マナスルストーブの加圧部分にも使えるんですが

このケミカルって中身が少ししか入っていないのに

意外と値が張ります


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

かつて我が家の道具コンテナにも入れておいたはずですが

10年以上前に買ったもので いつの間にか空になっていたため

新しく購入しようとしたら 以前はもっと安かった気がして

躊躇した次第…(^^;


もっとお手軽な価格で 代替できそうなケミカル製品が

無いものか探したところ あるモノを見つけたので

購入しておきました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

上の2つの封筒のうちひとつがリュプリカント代替品で

もうひとつは念のための交換用の革パッキンです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

しかし…

自宅に持ち帰ったマナスル121を観察したところ

加圧ポンプ部以外にも 別の不具合が見つかりました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

なんと給油口付近から灯油が漏れてました

さいわい 漏れの量は少なくて 漏れというより

滲みといったほうがよさそうな感じでしたが

火を扱う道具で圧がかかる部分でもあります

放置して劣化が広がれば 大きな事故にも

繋がりかねない不具合と言えるため 急きょ

対策するための消耗パーツも手配しておきました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

こちらは過去にもクリーニングニードルやマントル購入で

お世話になった九州のショップ

こうして3つの消耗パーツがそろったところで

リペア作業を開始します


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

まず加圧できない症状のメンテナンス

方向性は 革パッキンに潤滑油を垂らしてみて

改善が見られなかったら 革パッキンの交換を行うつもり…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ポンプカップ専用潤滑油は 非コールマン

楽天で求めたもので ヒロバ・ゼロという

ケミカル専門店の製品です



50ml入りで本体価格は500円を切ります

コールマンのリュブリカントは 容量・成分とも非公表ですが

容器の大きさからすると ヒロバ・ゼロのポンピング潤滑油は

おそらくコールマンの倍量以上ありそうです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

前述とおりコールマン製リュブリカントの成分は

不明なのですが ヒロバ・ゼロの成分はしっかりと

公表されてます

その成分は 鉱物油 防錆剤 油性剤 といった組成です




一説によると この手の火器用リュブリカントは

安価なミシン油でも代用できるとの話がありますが

ミシン油の成分は鉱物油だけなので 防錆性能は期待できません

マナスルは錆びにくいと思いますが 防錆剤を含むオイルなら

酸化による黒ずみを防ぐ効果も期待できるはずです

そんな期待を抱いて ミシン油より余計にお金を払うことにしました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

では マナスル121をケースから取り出して

ポンプセットを抜きます


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ポンプの根元は手で回せてはずせます

キャンプ場でもノー工具でやりました

そのあと何も手が出せませんでしたけど…(^^;


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功


つぎにヒロバ・ゼロのポンピング油を

革パッキンへ垂らしてなじませます


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

広げるのは指でやりました

あとで石鹸で洗えばいいので


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ポンプセットを元に戻しますが このときの手ごたえだけで

成功を予感しました

ポンプセットを抜くときは あまりに簡単に抜けてしまったけど

その時とはあきらかに異なる抵抗感を感じましたから


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

そして試運転

まずアルコールで予熱して…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

試運転は屋外のベランダで行いましたが

この日は風があることを忘れてました…

あわてて風防をかぶせます


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

バーナー部がある程度あたたまり

予熱アルコールの青美が消えないうちに

加圧をスタート…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

マナスルストーブには火力調整のために回して開閉する

バルブなどありません

加圧したり圧を逃がしたりして火力を調整するので

単純にポンピングして加圧することで火口からの

燃料噴出量 つまり火力を調整します


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

灯油が噴き出して燃え始めた炎の色が

タンクに照り返されてますね


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

この時点でまだ火は赤いけど キャンプのときと

明らかに火勢が違って 力強い感じがします


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

かまわずポンピングして圧を加えていき

予熱皿のアルコールが燃え尽きたころ…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功


ぶじに青火になりました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

風があるので煽られており 炎の周囲は赤いですが

もはや連休時の頼りない感じは微塵もなくて…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ポンプも問題なく加圧できて 空回りする感じも

まったくありません


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

マナスル121 復活したようです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

5分ほど試運転して 加圧部位の復活は確信できたので

鎮火させてから 注油口の灯油滲みを直します


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

念のため エア抜きのネジまわりや

注油口じたいの根元からの灯油リークがないことを

確認しますが どちらの部位でもありませんでした


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

灯油の滲みは注油口のパッキン劣化と判断して

パーツ交換を行います


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

マナスルの注油口フタのパッキンです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

まず古いパッキンを確認しますが

案の定な状態…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

うーん… 表面がデコボコしてます (^^;

こんな状態で 灯油がもっと大量に漏れ出ずに

済んでいたのは 不幸中の幸いです


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

先の細いマイナスドライバーで古いパッキンを

こしると これも案の定…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ボロボロに崩れていきます

元は鉛なのかゴムだったのか もはや知る術はありませんが

後者だとしたら かなり変質してしまったことになります


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

フタの中に崩れておちたパッキンが残らないよう

車用のパーツクリーナーで吹き飛ばしてから

新しいパッキンをはめ込みますが…


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

フタへの押し込みもマイナスドライバーが必要でした


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

フタ内側のネジ山より奥へ フタの内側面に密着させるように

パッキンを押し込めればOKです

なお注油口パッキンを交換する前に 思い立って

マナスルはピカピカになるまでバフ掛けしています


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

このあとの試運転は行いませんでした

潤滑油塗布だけで効果があったと確信できたこともありますが

この磨いてある状態 いちどでも点火させると

ほぼ間違いなく どこかにくすみが残るので…(^^;


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

そのかわり 注油口パッキンを交換して中に灯油がある状態で

漏れが起こらないかのテストは行いました


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

30分放置しましたが 灯油リークは解消した様子

パッキンのみ交換で直るだろうという見立ては

正しかった

マナスル121のリペア作業は成功したようですね


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

ほんと いちどでも使うと 間違いなくまた汚れますけど

それはキャンプ道具なので 仕方ない運命なんですが…(^^;


何がなんでもキャンプだし マナスル121 ポンプ メンテ ヒロバゼロ コールマン リュブリカント 鉱物油 防錆剤 加圧 修理成功

つづいてMSRのメンテも行いましたが 長くなるので

次の更新に続きます





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : マナスル121ポンプメンテヒロバゼロコールマンリュブリカント鉱物油防錆剤加圧修理成功

【ヒューナースドルフ プロ】 キャンプ道具が安くなるタイミング・季節の変わり目の今こそねらい目です



なんだかまた マンボーが伸びるらしいです

ますます今年のキャンプはじめが先延ばしになってしまい

気持ちが落ちそうになりますが こんな場合どうするかは

ここ二年も続く 自粛の経験が教えてくれます


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

それは道具の見直しや手入れをすること

幸か不幸か 長いことキャンプ趣味を続けていると

道具は適度にへたってきますし

また季節の変わり目でもあるので

ニーズが薄くなった製品は セールの対象になることがあります

たとえば…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

ダウンシュラフや薪ストーブなどです

今であればこれらが該当します




ただ 新品が安くなることは ほとんどありません

しかしリサ店やネットオークションを探すと

中古品は割りと値下がりしやすくて 中には使用歴が

ほとんどない新古品ですら 値引きされることがあります


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

我が家のモンベル ダウンハガー#2 は 新古品で

15,000円ポッキリでした

ま そんな旨い話も そう多くはありませんけど 情熱を失わず

あきらめずに探し続ければ ほしいものを何とか見つけ

入手する幸運を 手繰り寄せることができるものです


マンボー延期に打ちひしがれつつも

お仕事を頑張っている私の後ろ姿を

天は見放していませんでした


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

仕事帰りに訪れたあのお店で シーズンもの…

灯油ストーブまわりの 珍しい装備品をゲットできた

ということ…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

ヒューナースドルフですね

フューエルカンプロ の 10L


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

色はヒューナースドルフのキャニスターにしては

珍しいグレー系で 現在この色は ほぼ国内では見つけられません


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

PROFI とはドイツ語で 「プロ」 のこと

タンクの色は 確かに珍しいのですが

残念ながら 他の色との機能上の違いはないようです


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

側面のラベルに印字されたドイツ語からは

揮発性のある液体燃料を運搬する用途が読み取れますから

飲水用には用いないほうがよさそうかと…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

開栓して中の匂いを嗅いでみましたが

刺激臭は皆無でしたから どうやら未使用っぽいので

強引に飲水用に使えなくもないですが

ラベルからは 安心材料がいっさい読み取れないので

やっぱり灯油用に使うことになります


ちなみにこれをネットで探して求めた場合の値段ですが

けっこうお高いプライスタグが…

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

[ ヒューナースドルフ ] Hunersdorff 燃料タンク ポリタンク フュ...
価格:8232円(税込、送料無料) (2022/2/27時点)


いやいや 8,000円オーバーは高すぎでしょう

だって 私が買ったのは こんな値段でしたから


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

楽天最安値の さらに半額以下でした

しかしこの買い物を掘り出し物と言いきれるかというと

語気は弱まってしまいます

なぜかというと…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

まずはこれ

給油ノズルは本体側面に収容できますが

ジャバラがとにかく固め…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

収容にはめ込まれたカタチで 固まったんだろうと思えるくらい…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

まったく逆方向に曲がらない というわけではありませんが

しぶとく固めなのです

それだけではありません


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

よく言われるヒューナースドルフのフュエルキャニスターの弱点…

ノズルや給油口には 漏れ止めとなるパッキンが存在しないため

給油時は ほぼ確実に ノズルの根元から燃料が漏れてきます

ダダ漏れなのではなく にじむ程度なんですけどね


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

また ノズル先端部はやや太めで

たとえばフジカあたりだと 直接ストーブの給油口にさして

給油することは難しいと聞きます


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

アルパカストーブの場合はなんとか可能ですけど


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

…というような欠点 実はヒューナースドルフの20Lも

持っておりまして ノズルや給油口の規格は 10Lと

ほぼ一緒なので ダメなところはまったく一緒でした


つまり同じ燃料缶のサイズ違いをわざわざ買ったということに

なるんですが そうした理由のひとつがこの機能です


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

サイズ違いですが ヒューナースドルフ プロ同士は

積み重ねることが可能で 省スペースでの保管が

可能なのです


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

しかし…

このあたりの精度は 意外ときっちり作られていない感じが…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

ドイツ製っぽくない粗さがあるなぁと思いましたが

他国製の場合もあるらしい…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

今回求めた10Lは メイドインジャーマニー以外の情報は

ありませんでしたけど


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

でも粗さだけじゃなくて きっちり作られてる感を

ビシビシ感じる部分もあります


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

ラベルにチャイルドセーフとあるとおり

フタ部分のロック開栓はコツを要します


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

フタは単につまんで回すだけでは開栓できない構造になっており

ある程度の力で押し付けながら回さないと

中ブタが回らない仕組みになっているので…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

小さい子どもが誤って開けてしまう事態は

確実に防げるはずです


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

ところで すでに20L を持っているのに

10L を求めた最大の理由なんですが…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

以前はキャンプの灯油用タンクは 5リットル容量を

使っていたものの 冬場に2泊以上する場合は

10Lほどは灯油が必要とわかったので 5Lをふたつ持って

対処していたんですが 2個持ちがだんだん煩わしくなってきて…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

20Lを求めたものの いまは軽クロカンが

メインのキャンプ車になってしまいましたから…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

パジェロミニでソロキャンプに行く場合は

やっぱり20Lはでか過ぎでした… (^^;


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

頭上に乗せることも考えましたが 立たすと高すぎるし

寝かすと漏れたときに大変だし けっきょく車内にしか

置き場所がなかったのですが けっこう車載の嵩を

食ってしまうのです


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

灯油系暖房や照明を運用するため 嵩張るけど

5L缶2つ体制で戻るか 10L容量ひとつで

済ませられるようにするか…

前者は避けたいと思いながら トレファクを訪れたのが

先週末だった…


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

まさに渡りに船だったわけですが 20Lもデリカなら

ぜんぜん載りますからね


何がなんでもキャンプだし ヒューナースドルフ プロ Hunersdorff Profi キャニスター 灯油タンク 燃料 アルパカ フジカ ストーブ

今後はキャンプする時季と帯同人数によって

使い分けようと思います






更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ

バナークリック、ぜひともお願いします


PVアクセスランキング にほんブログ村



テーマ : アウトドア
ジャンル : 趣味・実用

tag : ヒューナースドルフプロHunersdorffProfiキャニスター灯油タンク燃料アルパカフジカストーブ

【ピコグリル396】 破損した正規品とレプリカ新品で禁断のニコイチ補完が完了



定番のこの焚火台 私も持っています


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

ピコグリル396

買ったのはいまから5年以上前

2015年の3月だったと思います


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

届いたばかりの姿はステンレスの輝きがまぶしくて

このまま飾っておこうかと一瞬 考えたほどでしたが

キャンプ道具は使ってナンボです


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

もちろん飾るなんてことはせず ガンガンに使い倒しました

軽量で薄くて細いのに ハードユースに耐える

頼もしいヤツだったのですが…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

購入後 2年と3か月で壊れてしまいました

痩せ型の細い骨格には 使い方がハード過ぎたのか…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

ステンのフレームの横棒がはずれてしまった

もともと軽量に徹し 贅肉をそぎ落とした感のある焚火台でしたから

ムリさせてしまったのかもしれませんが

相棒と呼んでも良いくらい いっしょに過ごした愛しい道具です


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

捨てるのは忍びなくて いつか修理してやろうと考え

この状態で取ってあったのですが どうも…

自力での修理は無理っぽい




学生時代 美大で鉄の作品も作ったことがあり

TIG溶接の経験はありますが この細さの棒材は

扱っていなかったしなぁと…(^^;


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

もともと溶接が簡単ではないステンレスですし

さらに言えば ステン鋼材の詳しい種類もわかりませんし

だいいち自宅には 溶接の機械もありません

ちなみに上に載せたような溶接機を買うと

24枚もの万札が消えていくらしいです


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

書き出しから遅れましたが

できればこの焚火台を もう一度使えるようにしたい というのが

この更新で目指すところ

ですが もっとも簡単なのは 買い直してしまうことでしょう

そして 悪魔のささやきも聞こえます

最近は チャイナなレプリカント侵攻の勢いが凄まじく

それはピコグリルも例に漏れません






これら4つの製品のうち ホンモノはひとつだけ…

右下が正規品ですが 他はすべて模造品


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

以前 あの焚火台のチャイナレプリカを求めたときは

意外にもその精度の高さに驚いたのですが

ピコグリルにも ファイアグリルレプリカの時と同じような

精度があるのかどうか…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

↑これは正規品

そうと分かって レプリカを求めることの後ろめたさを

感じないワケではありませんが…

自力では直せなさそうだし 販売元のホームページを見ても

修理対応はやってなさそうですし…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

いろいろと考えましたが ある意図をもって

レプリカを入手してみることにしました


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

入手ソースはネットオークション

尼で入手するより安上がりでしたが

ケースの色は正規品のグレーとは違うブラックです


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

開梱するとビニールの中袋に包まれてます

5年前の本家に この梱包配慮はなかったように記憶していますが

空輸中に傷ついてしまうことも少なくないですし

クレームを未然に防ぐ手間は レプリカ製造元であっても

ぬかりはないらしい


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

ケースの内側に見えたタグは

やはりチャイナ製であると示すもの


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

生地はすでにヘタってる感じです

間違いなく長持ちはしないでしょう

きっと使いませんけど


そして…

いちばん残念だったことから書いてしまいます


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

スピットです


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

これ 下の本家と比べてみるとよくわかりますが

だいぶん太い…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

さらに…

正規品は広がっておらず 一本の棒材が

平行にコの字型に折り曲げられていますが

レプリカはハの字に広がってます


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

本家でもスピットはほとんど使わなかったし

こっちも使わないと思いますが

焼き串としてより ゴトクとして使うものですからね

耐久性を考えれば 太くして正解なのかもしれません


しかし 火床となるステン薄板は

レプリカの出来は決して悪いものではないようです


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

2枚に分かれたものを接合して

正規品と合わせてみますが ブレも歪みもありませんでした


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

いうまでもなく黒いほうが正規品

重ねてみると…

なんと大きさはピッタリ同じ?


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

スリットの位置もほとんど同じでしたが

唯一異なるのがこの部分


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

フレームに引っかける切り欠き部分

ここだけがレプリカと正規品で位置が異なります


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

レプリカの切り欠きのほうが センター寄り

これはつまり 脚フレームの形状が

正規品とは異なることを示すのか?


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

ここまでの現物合わせで ある意図が思い浮かんでいたのですが

それを覆すかもしれない現実に 嫌な予感がしてきます(^^;

実は脚だけレプリカで 正規品の火床を合わせて

使えないかと考えていたのです


そわそわつつ 次に

脚のフレームを比較してみると…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

うーん こっちも残念だった…

のか?


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

左の正規品より 右のレプリカのほうが

ゆがみが大きいことが 一目でわかります


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

これは… もくろみが崩れたのか…(^^;

私自身も崩れ落ちそうになりましたが

気を取り直して 念のため 両方の脚フレームを展開してみることに

すると…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

あれ? なんだか大丈夫っぽい?

正規品の火床をレプリカの脚に載せてみると…


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

なんとまぁ ぜんぜん大丈夫でした(笑)


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

もくろみは適いました

しかし ひとつ問題を発見

しかもレプリカではなく正規ピコグリルのほうに てす


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

なんと火床のスリットの間に 縦に割れが入ってしまってた…(T.T)

この状態では 火床に穴が開いてしまうのに

さほど時間はかからないかもしれません


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

となると…

とりあえず こうやって使うかなぁ…(^^;


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

本家とレプリカの火床を 2枚重ねで使えば

穴が開いてしまう事態は防げるでしょう


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット


それでもレプリカのスピットは

やっぱり本家の時と同様に 使わないと思いますけど


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット


何がなんでもキャンプだし ピコグリル 396 チャイナ レプリカ オークション 焚火台 TIG溶接 ステン ファイアグリル スピット

しかし やっぱり…

本家を買い直すべき時が来ているのかもしれません

iPhone 買ったばかりで財布がスカスカなんですが…(^^;






更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ
バナークリック、ぜひともお願いします



テーマ : アウトドア
ジャンル : 趣味・実用

tag : ピコグリル396チャイナレプリカオークション焚火台TIG溶接ステンファイアグリルスピット

【レインボー火力アップ?】 芯交換が生んだ意図しない熱量の向上 ※きっと保証外なのであくまで読み物として…



今年の冬はどうやら寒さが厳しいらしい



ところで冬キャンプ用の暖房の中で

何がいちばん暖かいかというと それは文句なしに

薪ストーブです


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

しかしひとつ欠点があり 夜中に起きて薪をくべない限り

就寝中に パワータウンしてしまうことは 免れません


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

そのため灯油ストーブ…

とくに最近はアルパカストーブを併用することで

薪ストが熾火になっても幕内が寒くないよう

一定の暖かさに保っていますが 我が家にはかつて

もう1台 灯油ストーブを使い 2台体制で

冬キャンプの寒さをしのいでました


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

トヨトミレインボーです

ニッポンの冬キャンプの暖房で

メイドインジャパンの石油ストーブといえば

フジカかこれかというくらい メジャーな灯油ストーブです




フジカハイペットの暖房出力は 2.5kW

1時間あたりの発熱量は 2,150kcal/h ですが

このスペック 実は我が家が過去に浸かっていた

トヨトミレインボーとほぼ同じ…


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

レインボーの暖房出力も 2.5kW で

1時間あたりの発熱量は 2,149kcal/h なので

まったく同じだと言ってよいでしょう


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

いっぽう 日本より寒さが厳しい韓国製のアルパカストーブは

3.0kw の出力があり 時間発熱量も 2,930kcal/h に達しますから

フジカなどといっしょに使ってみると

けっこう暖かさに違いがあることがわかります

数値上のスペックは体感温度でもわかるのですが

要はレインボーって アルパカにくらべたら

あまり暖かくないということなんですよね (^^;


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

さらに灯油ストーブって 車載時は

けっこう嵩をとる道具でもあり…


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

いつしかレインボーは自宅用の暖房へと

格下げされてしまったのでした


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任


しかし そんなレインボーストーブに

転機が訪れます


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

2年前の冬のことでした

急激に燃費が悪くなり 芯の交換を行いました


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

芯の交換によりふたたび蘇ったのですが

どうも 作業中にやっちまったらしい…


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

↑ これは芯交換後の最大火力ですが

↓ 下の交換前の最大火力時の焔とくらべると…


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

光量もぜんぜん違いますし 実は暖かさも段違いに

向上しております

体感としては アルパカに負けないくらいの

熱量が発生していることが分かります


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

どうやら2年前に取り付けた新しい芯の調整に失敗したようで

火力がアップしてしまったらしい

そして この状態になっていることに気づかず

何度か使っておりました…(^^;


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

これってたぶん改造行為なので

何かおきてもメーカー保証外でしょうし

本当は芯交換をやり直すべきなのでしょう


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

このやっちまった件に気が付いたのは

実はつい最近なのですが その後

使用する時は 必ず火力を絞って 運用するようにしています


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

こうしないと燃費もアルパカ並みになるので…(^^;


ただ もしかしたらレインボーって

芯の調整次第で 暖房能力の向上がはかれるような

隠れ技が存在するのかもしれません


でも何かあってからでは困るので…




とりあえず自宅用の暖房は

こっちと差し替えることにしました

ダイニチの石油ファンヒーターですね

ポイント利用で正値の7掛けくらいで買えました


何がなんでもキャンプだし レインボー トヨトミ アルパカ フジカ 石油ストーブ 冬キャンプ 芯 交換 裏技 自己責任

レインボーよ

やっぱり君は家の中ではなく

外で使うのがお似合いなのかもしれないなぁ… (^^;




本来あるべき場所に戻すにあたって

こんなものも買ってありますが まだ届いていないので…

届いたらまたレポしたいと思います




ちかいうち レインボーの芯交換もまたやらなければなぁ…(^^;





更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ
バナークリック、ぜひともお願いします



テーマ : アウトドア
ジャンル : 趣味・実用

tag : レインボートヨトミアルパカフジカ石油ストーブ冬キャンプ交換裏技自己責任

【ヒューナースドルフ IN トレファク】ほぼ新品をほぼほぼ安く購入!



キャンプで 灯油を使うのは

何も冬だけとは限りません


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

特に我が家の場合は キャンプ用照明や

調理器具の燃料をほぼ灯油に一本化しているので

通年で灯油を使用することになります


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

11月~4月ころにキャンプするときの暖房としても

使っているのですが キャンプ用燃料として

灯油を使うことの利点は 照明としての光の強さ

また調理や暖房の熱源として安定して

火力を得られることはもちろん やはり何といっても

ランニングコストが安いこと!

これは最大の魅力です


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

燃料別のコスト比較については過去記事で検証していますが

とにかく灯油の安さは圧倒的です


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

加圧式の灯油火器は予熱が必要ですが

その儀式も ホワイトガソリンやガス缶などにかかるコストと比べれば

手間を差し引いて 余りあるお得感があります


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

そのことに気付いて 灯油に燃料を統一してから

だいぶん経ちますが 液体燃料である灯油を持ち運ぶために

いれものも必要なわけで 容量5リットルの灯油タンクを

2つ使っていました


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

こちらはホムセンでもよく見るタイプのスチール製

そしてもうひとつはポリ製です


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

バイク用品店のwebサイトで見つけました

いまはもう取り扱いがないものの どちらかというと

後者のポリタンクのほうを多用していたのです

が…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

フタをつなぐためのバンドが切れてしまった…

使用頻度が高けりゃこういう細い部分から壊れてくるのは

道理と思いますが 悪いことにこのバンドって…

注油のための蛇腹ノズルを本体にくくりつける機能もあるので

仕方なくこうやって急場をしのぐことに…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

応急処置して いまもこの状態で使ってますが

やはり応急は応急です

撤収中にうっかりノズルを落としてしまい

気づかなければ そのままノズルを無くしただろうという事態が

何度かありました


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

そんなヒヤリした事態が何度もあると

いつかはこの可愛らしいポリタンクの代わりを

買い求めなければならないだろうということは

頭の片隅にあったのですが その日は突然訪れました

仕事帰りに こちらに立ち寄ったのが 先週のこと…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

トレファクです

このリサ店に立ち寄ると これまでかなりの高確率で

掘り出し物に当たるのですが 必然出費もかさみます

「またもや道具にお金を使ってしまった」と後悔することもあり

寄り道すべきかまっすぐ帰宅するか…

店舗への交差点を曲がる直前まで迷ったのですが…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

今回は来てよかったです

運命の出会いというべきか 邂逅というべきか…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

Hunersdorff ( ヒューナースドルフ ) です

買っちゃいました♪


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

しかもヒューナースドルフのポリタンクのラインナップ中

最大の20リットルです

ま トレファク店頭にあった同社製品は

これひとつのみだったので 私には

買うか買わないかの選択肢しかなかったのですけどね…(^^;


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ただ 今までの使い勝手を考えると

20リットルというのは多すぎるのも事実…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

灯油を多く使う冬キャンプで連泊した場合でも

5リットルタンクを2つ持っていれば こと足りていたのですが…


ま いいか (笑)


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ちなみにヒューナースドルフであれば

もうタンクのフタベルトが切れても

ノズルの扱いに困ることはありません


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

この蛇腹は本体のくぼみに収容できますから


さっそくノズルを本体の給油口にはめてみようと

したところ…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ん…?


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

フタが開きません (^^;

というか空回りする感じで

どれだけ回しても黒いキャップフタがはずれない?


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

フタに刻印されたドイツ語とにらめっこしたのち

Google翻訳アプリのカメラ読み取り機能で翻訳しても

答えは見つからず…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

もう一度 今度はドイツ語でなくアイコンを参考に

フタを回しつつ 少し動かしてみて

やっと解が見つかりました


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

二重ブタかよ…(^^;

黒い外ブタはフリーで その内側の凹部に

白い内ブタ外側の凸部を合わせて回すことで

フタが開閉する仕組みなので その構造を理解して

白い内ブタをはずす意識で扱うと

問題なく開閉できるし フタもはずれます


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

これでやっとノズルを取り付けられますね


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

しかし ノズルは曲がり癖がキツめに残ってました

まあ 使ううちに やわらかくこなれてくると思います


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ちなみにこんなふうにノズルの先に指を突っ込んでも

特に躊躇することはなく 抵抗感もありません

なぜかというと…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ノズルだけでなくタンク本体からも

いちどでも石油製品を入れたら漂うはずの

揮発成分の匂いが皆無だったからです

つまりこちら ほぼ未使用品ということ♪


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ひっくり返してタンク底を見てみましたが

すり傷は展示中にできたものでしょう

土や泥汚れはありません


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

言わずもがなトレファクはリサイクルショップなのですが

運が良ければ こういう人気アイテムの

しかも新品に巡り合うことができます

そしてそのお値段は…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

税込で 4,926円 でした




アマゾンで新品買うとすると こみこみで

5,000円を少しだけ超えてしまうので

多少は安く入手できたことになります


ただひとつだけ 懸念材料がありまして…


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

20リットルもの大容量の灯油タンクとして車載する場合

車載時に占める容積が大きくかさばるのではないかと

考えていましたが このタンクは かなり細身なんですよね


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

奥行の幅は16.5センチに収まります

このスリムさなら問題ないでしょう


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

これで我が家の灯油持ち運び事情は

大幅にアップデートしましたから 冬に5連泊くらい…

あるいは 越年キャンプなどに出ても 何とか暖房は

キャンプ中に灯油を買いに行かずとも

使い続けることができそうです


何がなんでもキャンプだし ヒューナースドルフ Hunersdorff 灯油タンク 暖房 熱源 調理 燃料統一 安い トレファク 新品

ホントに5連泊できるかどうかは コロナ次第なんでしょうけどね







更新の励みになります



にほんブログ村 アウトドアブログ 犬連れ・猫連れキャンプへ にほんブログ村 アウトドアブログへ にほんブログ村 鳥ブログ セキセイインコへ
バナークリック、ぜひともお願いします
















テーマ : アウトドア
ジャンル : 趣味・実用

tag : ヒューナースドルフHunersdorff灯油タンク暖房熱源調理燃料統一安いトレファク新品

高スペックだが勘違いを招くサイズ表記をあなたは許せるか? 【レプリカ焚火台】

ヒマラヤ囲炉裏テーブルとマグナ製グリルの

現物合わせの前に 押さえておくべきデータを

ふたつ紹介します

囲炉裏がわの開口部の寸法と天板の高さです


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

ヒマラヤのマルチファイアプレイステーブル

その天板の高さは27cmで

いっぽう 開口部は 66 × 66 cm という寸法でした


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

他の囲炉裏テーブルも似たような天板の高さと

開口部の寸法みたいですが

ここにはめ込むであろう炉として 最適と考えたのが

こちらだったわけです


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

マグナのファイアグリル

製品名としては 08 (レイハチ) というのですが

ネーミングの由来は本体が 0.8ミリの板厚だかららしい…


この焚火台は中国製ですが 最近はチャイナだけでなく

ヨーロッパなど 諸外国メーカーの焚火台が選べますね




流行りのオープンポケット型の焚火台

フラットパックポータブルグリル&ファイヤーピットは

UCOのプロダクトで アメリカのブランドです

しかし このグリルの生産は中国だそう




こちらはオーヴィル 韓国のガレージブランドです

また本家ファイアグリルもバングラディシュ製造と聞きます

生産国と販売メーカーの国が違うことはよくあることで

中国製と聞けば かつては品質的にどうなんだろうと思うことが

しばしばありましたけど…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー


最近は一概に低品質だと断じることはできないし

またレプリカ品ならではの利点として

本家より価格が安く お求めやすいことには

惹きつけられてしまいます


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

UJackのメッシュ焚火台は大当たりだったしなぁ…



ならば 消耗度の高いグリル台のようなアイテムであれば

レプリカで済ますのもアリと考え マグナレイハチを求めました


さらにこのグリルに決めたのには理由があります

いや正しくはありました です

理由を書く前に まず本家のスペックを見てみます




ユニフレームのファイアグリル ラージ です

使用時のサイズは約57×57×39(高)センチ

収納時は約48.5×48.5×9(高)センチ

炉とロストルの材質はステンレス鋼で

スタンドと焼き網は鉄にクロームメッキが施されており

重量は約5.5kg



いっぽう本家 レギュラーサイズのファイアグリルは

使用時のサイズは43×43×33(高)センチ

収納時は38×38×7(高)センチ

炉とロストルの材質がステンレス鋼

スタンドと焼き網はクロームメッキされた鉄なのは同じです

重量は約2.7kgとラージの半分以下になり 価格は7,500円


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

そして今回求めたレイハチのサイズですが

使用時は約49×49×32.5(高さ)センチ…

ということはつまり 本家のファイアグリルラージと

レギュラーの中間の大きさになるんだ~ と考え

その大きさなら じゅうぶんヒマラヤ囲炉裏テーブルで

使えるだろうと踏んだのでした


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

ということで両者を庭に持ってきて

フィッテング開始


まず ヒマラヤ囲炉裏テーブル

マルチファイアプレイステーブルを展開し組み立てて…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

組み立て手順はこうやって2組ずつで

アングル状に組むことから始めるのがよさそうです

その後 グリルを中に入れて…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

囲炉裏のアングル同士を接続します


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

二者を初顔合わせさせてみた第一印象は

思ったより隙間があるなぁということ?


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

これはもしかして…

私が炉のサイズを勘違いしてるのかもしれない?

そう思い 計測アプリでレイハチを測って確認してみると…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

正方形である炉の一辺は 38センチしかありません?

多少 アプリの計測値に誤差はあるでしょうが

これはもしかして…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

なるほど わかりました

アマゾンに記載されているマグナレイハチの使用時サイズとは

炉の対角長だったということです

言うまでもないですが 本家の表記は対角でなく

辺の長さになっています




マグナレイハチの収納時サイズは

38×38×7.5(高さ)センチと記載がありますが

これは本家ファイアグリルのレギュラーと同サイズです

収容時は本家のレギュラーと同じ幅なのに

炉が変形しないこの焚火台が 使用時に

いきなり6センチもデカくなるわけがなくて…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

炉や焼き網の対角線長をとって

使用時サイズとしてたんですね

やられたなぁ…(^^;

というか気づかなかった私が馬鹿野郎でした (^^;


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

まあ それでも…

本家と違い 本体と脚はすべてステンレス鋼でできており

今なら焼き網も ステンレス製のものを

サービスしてくれているそうです


メーカー 製品名 使用時サイズ
(幅×奥行×高さ:cm)
収容時サイズ
(幅×奥行×高さ:cm)
重量(kg) 材質 価格(円)
ユニフレーム ファイアグリル
 ラージ
57×57×39 48.5×48.5×9 約5.5 ・炉とロストルはステンレス鋼
・スタンドと焼き網は鉄(クロームメッキ)
11,000
ファイアグリル
 (レギュラー)
43×43×33 38×38×7 約2.7  ※ ラージと同じ 7,500
マグナ 08 レイハチ 49×49×32.5
※49cm は炉の対角長
38×38×7.5 約3.2 ・すべてステンレス鋼
・現在 焼き網はステンレス製
3,980


重量が約3.2kg なのだけは 本家のラージとレギュラーの

中間スペックになってます

ユニフはファイアグリル本体の板厚を公表していませんが

アマゾンのマグナのページには

「本家と同等の0.8mmの極厚ステンレスを採用」

しっかり書かれてます


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

鉄(7.87g/㎤ )とステン(7.7~7.9g/㎤ )は

比重がほぼ同じですから

レイハチと本家レギュラーの本体サイズが同じなのに

重さが500g も違うということは…

脚部パーツはレイハチのほうが肉厚になっていることを示すはず

つまり重量が増しているぶん 耐荷重は

マグナのほうが上 と考えてよさそうです


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

大人数のグルキャンでは 焼き網を大きいものにすれば

問題なさそうですし ダッチオーブンを載せるときは

こっちのほうが安心なのかも

また網の高さと 囲炉裏の天板の位置関係…

5.5センチの高低差があるのは 使い勝手が良さそうです




本家のラージ用ヘビーロストルは マグナレイハチに

問題なく使えるとのこと

さらに 過去バージョンのマグナゼロハチは

「本家のFGポットハンガーはレイハチの脚の孔が細くて

使えなかった」 とアマゾンのレビューにあるとおり

FGポットハンガーは刺さらなかったらしいですが

現在のベンダーキャプションによると

「2020年4月発送より

FGハンガー・FGポットハンガーに対応となります」


なのだそうです…(^^;




上の2つは本家の画ですが ベンダーみずから

ここまで堂々と レプリカありきと肯定されると

だんだんと訳が分からなくなってきます… (^^;


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

使用者レビューを読み込んでみて見つけましたが

やはり脚部は最近改良されたようで 径が太くなったそうで

弛まぬ品質向上の努力が伝わってきますし…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

その姿勢もクオリティも 購入者のレビューを見る限り

悪いところが消えていく印象が増えるばかりで…


しかし我が家では まだ

実際にグリルとして使っていないんだよなぁ…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

限りなく本家に近い造りであるだけでなく

スペック的に上回りそうな部分も見えてくるとね…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー
Ypy31 / パブリックドメイン

パチだとかレプリカだとかで断じるような結論は

急がないことにしました


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー
GPS 56 from New Zealand / CC BY

どこかの自称 モノづくり大国だって 昔はやっちゃえだったしなぁ (^^;


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー
トン1〜コモンズウィキ / CC BY-SA

Peugeot 207は2003年にこのスタイルなのを…


何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー
ブルドーザー / Public domain

2009年の2代目マツダ・アクセラもやっちゃってます…(^^;


それにしても真似される大元の

オリジナルを最初にデザインした人には

ただただ畏敬の念をいだくばかりです

産みの苦しみってどれほど凄まじいのか…

わかります



何がなんでもキャンプだし マグナ レイハチ グリル レプリカ ユニフレーム ファイアグリル ラージ FG ポット ハンガー

この焚火台を安かろうで許してよいかどうかは

実地で使ってみてから考えることにします

もちろん本家へのリスペクトも忘れずに…(^^;








更新の励みになります



にほんブログ村 にほんブログ村へ にほんブログ村 鳥ブログ セキセイインコへ にほんブログ村 アウトドアブログへ
バナークリック、ぜひともお願いします











テーマ : アウトドア
ジャンル : 趣味・実用

tag : マグナレイハチグリルレプリカユニフレームファイアグリルラージFGポットハンガー

過去レビューがボロボロな焚火台を買ったらあざやかに裏切られてビックリ!



直火禁止のキャンプ場が増えています

道志の森だけでなく

あの青野原オートも 6月から直火禁止となったんですね

そんな直火禁止のキャンプ場は着実に増えているのですが

やはり自然へのダメージはなるべく回避すべきという

時代背景があると思います


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

地面の上で直接火を焚いてしまうと

燃えカスは簡単に回収できないので

放置されるケースがほとんどですが

この状態ならまだ良心的かもしれません

焚火跡にゴミを打ち捨てていく輩もいるそうです



ヘンリク・シェミラツキ / Public domain

かつては日常生活の中にあった地面の上で火を焚く行為

私自身も 一度たりとも直接地面の上で

火を焚いていないなんて言えませんが

時代は変わりましたから いま 過去と同じように

直火の焚火をしようとは思いませんし…

もはや 焚火のための道具選びを楽しむほうが

サスティナブルですし よりワクワクします


ということで 我が家で今回求めた焚火台について…

前述したようにすでに何台か持っているのですが

囲炉裏テーブルを購入したこともあり それに合うものとして

選択肢に上がったのがこちらでした


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

ユニフレーム UNIFLAME 焚き火台 ファイアグリル ラージ 683071 od
価格:11000円(税込、送料別) (2020/6/27時点)


ユニフレームのファイアグリル

機能性と収容性 見映えなどの

トータルバランスに優れています


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

耐久性からすると スノーピークには敵いません

SP焚火台は板材に1.5mm厚のステンレスを用いてますからね

しかし部分的にスチール材で作られているぶん

ユニフのほうが多少 お安いです

また何度も言っているように 我が家ではグリル用途の焚火台は

大人数でのキャンプでしか使いませんから…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

せいぜい3人までのキャンプが多いので

あえてお値段が高いものを買い足そうとは思えず

焚火台Lではなくユニフに舵を切りました




炉とロストルの材はステンレス鋼ですが

スタンドと焼き網はクロームメッキされた鉄製で

価格は7,500円程度…


しかし気になるのは材質で いちど加熱してしまえば

板材が変形するのは目に見えてますし

そういう道具に7000円以上をかけるのは

どうなんだろうとも思ってしまい

もう少しネットを徘徊してみて見つけたのがこちら…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

ユニフのほうへ切った舵を修正することに…(^^;

アマゾンで売っているアレです


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

マグナです チャイナレプリカですね




こちらは たったの 3,980円

以前のレビューを見ると 「バリが多くてあぶない」とか

「届いたら傷だらけだった」とか

けっこう辛口の書き込みを目にしていたのですが…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

どうも 最近はそんなでもないらしいような噂を聞いて

本家なら別買いになるケースも付いてくるので

買ってみました


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

焼き網はステンレス製です

ホムセンで買えるものより網がしっかりしている感じ


では本体を見てみます


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

過去のレビューでは 届いて開けたら

信じられないくらい酷い傷があったなんてことも聞きますが

私の場合は…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

本体は大丈夫でした

四隅が溶接されていないのは通風のためで

これは本家も同じです


ただ ロストルは…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

全体的にはきれいなんですが

同梱された注意書きのとおりでした


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

細かい傷があります ありますけどね…

こういうケースはついこの間も 経験したばかりなので

クレームをつけるほどではないレベルとわかります


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

囲炉裏テーブルのようにゆがみがあるわけではないので

許せる範囲でしょう


また炉本体のエッジ部分に

バリが残っているという過去レビューもあったので

そのあたりを触ってみると…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

ここは問題がありませんでした

指先を滑らせてみて 引っかかりを感じるかといえば

ほんの少しだけ抵抗は感じるのですが

サンドペーパーをかけるまでの必要は感じません


じゃ いよいよ組み立ててみましょう


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

ここでやっちまいました

下の画で 本家をお持ちの方からは

失笑を買うかもしれません


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

脚を展開させる向きが逆でしたね (^^;

これじゃ炉を支える支柱が下向きに開いてしまいます


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

脚はどちら側に倒すべきか

しっかりと矢印シールが貼られているのを

見逃しておりました (^^;


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

正しい向きで脚を開き直して…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

炉本体を載せます


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

炉本体の仕上げはとってもきれいです

続けてロストルをセットし…


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

焼き網を載せれば 組み立て完了


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

うーん…

ロストルに小傷があっただけで 構造としてもしっかりしてます

本家は10年近く昔に一度だけレンタルで使っただけで

かなりベコベコに使い込まれた状態だった記憶しかないのですが

小傷があったことを含めても 今はまったく問題を感じません


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

この焚火台 見た目も作りも本家から遜色ない印象で

かなりお買い得感があります

4千円を切る出費で このサイズと見映えの焚火台が買えるのなら

直火禁止のキャンプ場に行くためだけに用意にしても

財布には優しいのではないかなと感じました


何がなんでもキャンプだし 直火禁止のキャンプ場 青野原 スノーピーク ユニフレーム 焚火台 ファイアグリルラージ マグナ チャイナレプリカ バリ アマゾン

そして…

我が家では ビジョンピークスの囲炉裏テーブルと

合わせて使うために本家でなく この焚火台を選んだのですが

なぜ本家でなくこっちにこだわったのかは

現物合わせも含めて 次の更新で明らかにしたいと思います

勘違いを呼ぶ要素はあったのですが…(^^;





更新の励みになります



にほんブログ村 にほんブログ村へ にほんブログ村 鳥ブログ セキセイインコへ にほんブログ村 アウトドアブログへ
バナークリック、ぜひともお願いします











テーマ : アウトドア
ジャンル : 趣味・実用

tag : 直火禁止のキャンプ場青野原スノーピークユニフレーム焚火台ファイアグリルラージマグナチャイナレプリカバリアマゾン

トレファクがUJackメッシュ焚火台を直売♪もちろん新品・送料ゼロ!



トレファクでお得に求めてきたのは

ランタンハンガーだけじゃありません




どちらかというと 目玉だったのはこちら

焚火台です




これもUJack

パッケージを見ると分かりますが

メッシュタイプの焚火台で メッシュファイアスタンドとも呼ぶらしい




開梱すると ランタンハンガー同様に

オックスフォードの収容ケースに入ってます




しかしこのヒモは何だろう?

おそらく結束のためのものと思いますが…




ケースから2対のヒモが伸びている理由は

もう少し開梱を進めてから 「なるほど」と気付きました






ケースを開けると これもランタンハンガーと同じ生産国




メイドインチャイナですが

検品は日本でおこなっているそうなので

品質は大丈夫でしょうし もし不具合があっても

UJack製品には保証があるので安心です


取説のような紙片も同梱されてましたが…




なるほどです

この形状の焚火台を調理熱源として使うなら

上からクッカー等を吊すためのトライポッドが必要ですね




ウチにはユニフの焚火4脚スタンドがあるので

このオプションは不要です




ちびストーブの煙突を吊るのに使ってましたが 薪ストを替えたので

もうその用途には使っていませんからね


なお私が行ったトレファクには 9月下旬時点で

UJackのトライポッド在庫はありませんでした


では焚火台とご対面




支柱部分の足には樹脂製キャップが履かせられており

土を掘らずに済みそうです






可動域となる支柱脚の関節部分

造りはしっかりしており

広げてもガタつく感じはありません





続いてこのパーツ…




特殊耐熱鋼のメッシュを収容ケースから取り出すと

さっきのヒモの存在意義に気付きました




このメッシュをケースに片づけた後で

外側からしばって収束するための備えなのでしょう




よく考えられてますよね

視線の低さに親近感を感じて 「これいいかも…」 と

思わず独り言をつぶやいたくらいです




ではメッシュを支柱脚に取り付けます

メッシュ四隅のピンを ひとつずつつまみ すぼめてから…






支柱の上端へ差し込んでいきます




矩形メッシュの対角ごとにピンを差し込みますが

最後の4つめになると…






メッシュの張力で差し込みにくくなってきた…

でも大丈夫です




支柱脚の可動部分を少しだけずらして戻せば

メッシュに加わる張力を緩め 最後まではめることができます





そして完成

あっけないくらい簡単に組み上がりました




安かったこともあり 組み立てはもっとハードルが高いかなと…

そんなことも考え 少し身構えていたのですが拍子抜けです

あっさりと稼働状態に…♪




なお この焚火台の耐荷重は最大5キロまでだそう




細割りの広葉樹薪をこれくらいに盛れば

だいたい5キロ前後にはなるでしょう

パッケージの画に嘘はなさそうです




最後に今回の買い物で

いくらの出費になったかを書いておきます




ネットでUJackのアイテムを買ったことがある方は

想像が付きやすいかもしれませんが

こんな感じ…






焚火台が単価1,980円で 税込 2,138円

ランタンハンガーが単価580円で 税込 626円



ネットでは同じランタンハンガーの単価は550円ですから

ちょっとだけ割高でしたが 送料はかかってません

焚火台はアマゾンで1,980円ポッキリだけど 送料が400円かかりますし

楽天で買ってもアマゾンの送料含めた総額とほぼ同じなので

店頭買いのほうがお得でした


なおトレファクは10月いっぱいまで

複数店舗を回り アンケートに答えると

最大で10,000トレポがもらえるキャンペーンを おこなっているとのこと




UJackのアイテムを通販でなくお得に買えて

ポイントも集まるとなれば…




お近くにこのお店があり UJack製品に興味を持たれた方は

利用しない手はないと思います



※ UJackの製品を取り扱っている実店舗情報がありましたので

リンクを載せておきます

UJack製品の販売店情報

令和元年9月末現在 全国でまだ10店舗のみですが

あなたのご近所にもあるかもしれませんよ




更新の励みになります


アウトドアランキング

にほんブログ村 アウトドアブログへ
にほんブログ村

2つのバナークリック、ぜひともお願いします
















テーマ : アウトドア
ジャンル : 趣味・実用

tag : トレファクUJack焚火台ランタンハンガーメッシュポイント支柱

超大型連休のグルキャンでホントに使えるBBQグリルを考えてみた



激動の年度末ですが

なんとか仕事が落ち着いたと思ったら…

いやいや… いろいろと想定外の展開とかありまして

4月からが恐ろしい… (^^ゞ



…と 独り言はおいといて 今度の超大型10連休

我が家の予定もすでにキャンプの予約が確定しております

親戚とのグルキャンです




過去に一度だけ 家族で訪れたことがある某所にて

ギリギリなタイミングで予約が取れたのですが

どうやら連休のキャンプ時は

ゲストも迎えねばならないらしい…




※ イメージです Free-PhotosによるPixabayからの画像

そのゲストさん

明らかにキャンプ慣れしていないと分かっているのですが行きたいらしく

また親戚がお世話になった経緯があるもので

期待を裏切らないようにしたいのです


ということはつまり

この装備を調えておいた方が良さそうな状況にあります




バーベキュー 焼き物・炙り物を楽しむ道具です


炭火の熱と遠赤外線で食材を炙って喰らう楽しみは

大人数が揃うグループキャンプならではのもの




ソロやペアでは炙るまではしませんから

最近は積極的に手を抜いてきた装備品なのですが

実はこれまでのグルキャンでも…




スノーピークの焚火台Sにグリルネットを置いたり

プレートを置いたりして炙るのが関の山だったのですが

2家族なら それでもなんとかなってた感じ


しかし今回は2家族+αの参加人数となる見通しで

焚火台Sでは役不足なのは明らか…




ピコグリルもありましたが すでに壊れてしまったので使えません…(T.T)


使えないものは使えないので仕方ないし

そのキャンプ場にU字溝など置かれていないことも

分かっているので…



新しいグリル台を物色しはじめたワケです



新しいグリル台の必須要項は大人数で使用できそうな

なるべく大きめの物

なので…



そうなるとまずウェーバーが思いつきましたが

このデカブツじゃキャンプ場まで持っていけません



もう少し小ぶりで

食材を美味しく炙れそうなものを探してみると…





ロッジのキャストアイアン(鋳鉄)な スポーツマングリルが思いつきます


これ耐久性もありますし 使い込んでいくうちに

油脂汚れすら味になるでしょうが いかんせん重量があり過ぎる

12.5キロ超というのはテンティピやアイアンストーブちびよりは軽いのですが

車載の嵩をとる荷物はできるだけ避けたいもの…


そう できれば折りたためればその方が良いのです




そこで思いつくのはUCOやニュートラルアウトドアの折り畳みグリル

でもこれって展開時より収容時のほうが大きくなってしまうので

アウトだし…

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

snow peak(スノーピーク) 焚火台 L [5~6人用]
価格:20412円(税込、送料無料) (2019/3/17時点)



SP焚火台のL・Mも畳むと案外大きくなるのです

耐久性は他の追随を許しませんが もう少しコンパクトなものが欲しい…


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

テンティピ Tentipi ファイアボックス ヘクラ 7 [焚き火 焚火]
価格:8640円(税込、送料別) (2019/3/17時点)




せっかくだしテンティピのヘクラも良いんですが

台を別に用意しないとなりませんし

もうひとつ気になるのは スポーツマングリルに注目した際の着眼点




バーベキューグリルってとにかく油脂や煤で汚れますからね

それならば あえて高いものを求める必要はないんじゃないかということです




スノーピークの焚火台くらい耐久性があれば

6年ぶりくらいで磨いてもきれいになりますが…




そうでないなら 我が家的には低頻度なグルキャン用と割り切って…

安いもので済ませるのも

じゅうぶんアリなのではないかと考え始めました




だってタレ味の焼き鳥など炙ればもう最後…

グリル台を燃えないゴミの日に出してしまおうかと迷うくらいの汚れがこびり付きますからね…


そして辿り着いたのはこちら




フィールドアのBBQコンロ

大きさといいメッシュなボディといい 引き出し式ロストルなところも

○ールマンのクールスパイダーグランデに似ていますが

そのお値段はなんと半分以下なのです




どっちも折りたためませんが

フィールドアの方は収納バッグ付きバージョンも

選択肢に上がります



クールスパイダーにも収納バッグのオプションはありますが

別パッケージだし 軽く3,000円は余計にかかりますからね

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

コールマン グリルキャリーケース プロ 2000010533
価格:3678円(税込、送料無料) (2019/3/17時点)



二段階の高さ調整ができるところも似ています



ちなみにクールスパイダーグランデは

低くて40センチ・高いと70センチなのに対して

フィールドアは低い時で34センチ・高いと71センチ



グリル台と合わせて購入を考えている

この手の囲炉裏テーブルの高さはたいてい20センチ台

ロースタイルで楽しむなら ○ールマンよりフィールドアの方が

まだ高低差は少なくなります



ただしこの選択肢を辿った経緯

実は惜しくて悔しい思いを味わった挙げ句の

苦渋なものでして…




フィールドアにはもう少し小さいグリルも過去にリリースされていたのですが

こちらはすでに品切れでした




こっちなら折りたためてダッチオーブンも置けるし

焚火台として使っても良さそうだし

何よりヘクラとも被る意匠だったのですが…

時既に遅しでした (T.T)

まだ少し時間はあるので もう少し探そうかとは思ってますけどね







更新の励みになります

にほんブログ村 アウトドアブログへ

2つのバナークリック、ぜひともお願いします
















テーマ : アウトドア
ジャンル : 趣味・実用

tag : GWグルキャンBBQ炭火クールスパイダーフィールドアテンティピヘクラスノーピーク焚火台

ユニフより強い耐熱性グローブが1000円を切る衝撃



11月も下旬となり 寒くなってきましたが

それは野で火遊びするのに最適な季節の到来を意味します




焚火も良いのですが

それだけではありません






焚き付けと燃焼用の薪の種類を選び

暖房としての機能を考えて火を扱う行為…




ヒトが動物でなくヒトとして

火を制御する喜びを知ったのは有史以前

その古い過去からの記憶が 現代の我々にも

遺伝子レベルで刻み込まれているのでしょう




キャンプで薪ストーブを楽しんでいる時

稀にそんな思いに駆られることがあります


上手く制御できれば極上の心地良さを得られますが

そうでなければ 時に我々の生命すら脅かす驚異となり得る火

そして それを制する上で必要となる基本的な道具…




皮革製の手袋

キャンプグローブは 遺伝子に刻まれた暖房としての火を制御する際

延焼や火傷などのリスクから 我が身を守る守護神とも言うべき存在です




例えば冬キャンプ撤収時 薪ストーブの灰濾しを行う際は

これがなければ間違いなく火傷を負いますしね




我が家では長らくユニフレームの

キャンプグローブを単体で使っていましたが…




長い間の活躍で かなりボロくなってしまいました

まだ穴が開くような状態ではありませんが

そうなるのも時間の問題です

そろそろ代替品を求めても良いだろうと考え

入手したのがこちら




どこというか…

著名なメーカーのものではないらしいのですが

楽天で見つけました




驚くはその耐熱性能と…

それに見合わない価格でした




1,190円というロープライスなのに

耐熱温度は500度まであるそうです




ちなみにユニフのキャンプグローブの耐熱温度は400度とのこと


4,000円超のユニフのキャンプグローブが耐熱400度なのに対し

楽天の1,200円を切るキャンプグローブは

それを凌駕する500度まで大丈夫らしい…




仕様を見てみると 表皮は牛革のスウェードで

掌側はそれが二重に折り込まれています




ユニフのも同じ牛革製

同様の作りになっているのは言うに及ばすです

では両方を手にはめて 装着感を比べてみると…




ユニフの方はこれまで5年間も使ってきたものですからね

手にはめるとしっくりきますし

動きにくさやゴワゴワ感はありません


次に格安な耐熱500度のキャンプグローブです

安かろう悪かろうでも この対価なら納得できるというもの…




そう思ってはめたのですが

あれ? という感じ…




ユニフより良いとは言いませんが

悪くもない

ゴワゴワ感も動きにくさもまったく感じません



生地の厚さを比べるとこんな感じ




この画像だけ…

この角度から見せて 両者のどっちが高価なのかとクイズとして出題したら

迷う方が多いのではないでしょうか?




さらに格安グローブは ユニフの物にはない機能も付与されております

皮製の吊り下げループの存在は

回答者の判断を迷わせるにじゅうぶんな脚色を加えるでしょう



ただし…

先日のKBソロで 実際の焚火で両者を使いわけて見たのですが…




交互に手にはめて火に近付いても

耐熱温度 100度の差はあまり感じられず… (^^ゞ


だったとしても 4,000円超と1,200円弱とで

両者の実力差はほとんど同じ

付加無機能の有無で もしかしたらユニフが負けるかも です

耐久性能の違いは まだわかりませんが…





しかし とりあえずキャンプグローブが早急に必要と言う方がいて

どちらかで迷っていたとしたら

間違いなくオレンジの方をオススメします





なお楽天だと1,200円弱でしたが アマゾンならもっと安く

さらに送料無料だった…

もっと早く こっちに気付くべきだった…(T.T)







更新の励みになります。

にほんブログ村 アウトドアブログへ

2つのバナークリック、ぜひともお願いします
















テーマ : アウトドア
ジャンル : 趣味・実用

tag : 焚火キャンプグローブユニフレームストーブちびストーブ耐熱400度500度コスパ



サイト内検索


ランキング



にほんブログ村 にほんブログ村へ


にほんブログ村 鳥ブログ セキセイインコへ


にほんブログ村 アウトドアブログへ


PVアクセスランキング にほんブログ村



更新履歴
カテゴリ
feedly
follow us in feedly

RSS
月別アーカイブ
Twitter
Follow me on Twitter
ナチュラム
アウトドア&フィッシング ナチュラム

アウトドア&フィッシング ナチュラム







QRコード
QR
いいものいろいろ♪
メールフォーム

ブログの内容に関係のないコメントは承認しません。

メールフォームをご利用ください。

リンク
いろいろ
